品牌:大真空
型号:DST520
频率:32.768K

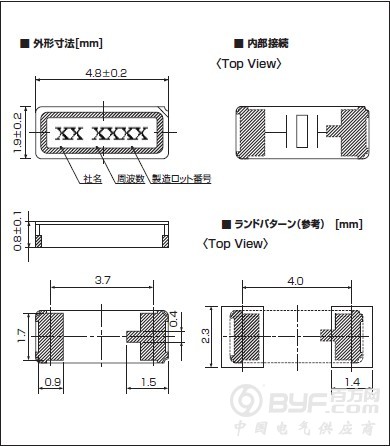

尺寸:4.8*1.9mm
起订:1000个
供应:2360000个
发货:3天内
DST520石英晶振,大真空晶振,进口贴片晶振,大真空晶振特点：适合应用一些高端产品,比如智能手机晶振,产品具有高精度超小型的表面贴片型石英晶体振荡器,最适用于移动通信终端的基准时钟等移动通信领域.比如智能手机,无线通信,卫星导航,平台基站等较高端的数码产品,晶振本身小型,薄型具备各类移动通信的基准时钟源用频率,贴片晶振具有优良的电气特性,耐环境性能适用于移动通信领域,满足无铅焊接的高温回流温度曲线要求.特别是在进口贴片晶振中型号为DST520石英晶振具有小型,薄型,轻型的贴片晶振表面音叉型晶体谐振器,产品具有优良的耐热性,耐环境特性,可发挥晶振优良的电气特性,符合RoHS规.
| 规格 | DST520 | DST621 |
| 频率范围 | 32.768kHz（30~100kHz） | |
| 负载电容 | Series, 7pF, 8pF, 9pF, 12pF,12.59pF, | |
| 激励功率 | 1.0μW（1.5μW Max.） | |
| 频率公差 | ±20×10-6, ±30×10-6（at25℃） | |
| 串联电阻 | 80KΩMax | 70KΩMax |
| 拐点温度 | +25℃±5℃ | |
| 二次温度系数 | -0.04×10-6/℃2 Max | |
| 工作温度范围 | -40~+85℃ | |
| 保存温度范围 | -40~+85℃ | |
| 并列电容 | 1.05pF Typ | 1.00pF Typ |
| 封装 | 3000pcs./reel （Φ180） |
|
石英晶体谐振器成品上标有一个标称频率，当电路工作在这个标称频率时，频率稳定度最高。这个标称频率通常是在成品出厂前，在石英晶体上并接一定的负载电容条件下测定的。在实际组成石英晶体振荡器时必须在石英晶体两端并接负载电容，且负载电容必须符合石英晶体技术条件中所规定的数值，这个电容大都采用微调电容，以便调整。规定的负载电容值载于厂家的产品说明书中，通常为30pF(高频晶体)，或为100pF (低频晶体)，还有32.768KHZ普通晶体对应的12.5PF（最普通常见的一种负载电容）或标示为田(这是指无需外接负载电容，通常用在串联晶体振荡器中)。
石英晶体谐振器的激励电平应在规定范围内。石英晶体谐振器在振荡器中被激励时，要通过激励电流，要消耗一定的激励功率。在实际应用时，应使输入石英晶体的激励功率不超过额定值。过高的激励功率会使石英谐振器内部温度升高，使石英晶片的老化效应和频率漂移增大；极强的激励功率会使石英晶片的机械振动过于剧烈而损坏。
