MC-406晶振,玩具晶振,贴片晶振

价格:￥0.38/个
品牌:爱普生
频率:20~120KHz

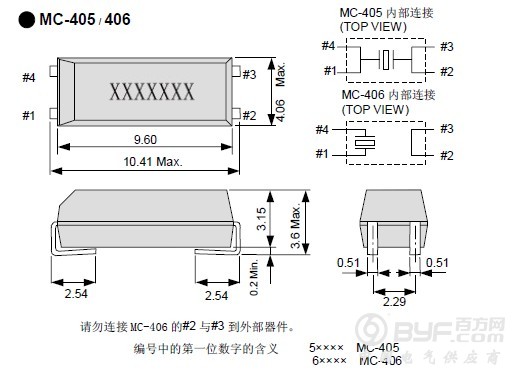

尺寸:10.5*4.0mm
保存温度:-40~85℃
起订:1000个
供应:880000个
发货:1天内


  MC-406晶振,玩具晶振,贴片晶振,现在很多智能产品都用到了晶振,晶振就相当于他们传输信息的核心连接器,MC-406也被称为玩具晶振,它是一种以贴片形式的贴片晶振,由爱普生株式会社生产的晶振系列产品之一.
  贴片晶振质量稳定,供货量平稳,并且在国内有生产线,在深圳有正规代理商深圳市兆现电子有限公司, 超小型,薄型,质地轻的表面贴片音叉型晶体谐振器,手机晶体,产品体积小,特别适用于各种小巧的便携式消费电子数码产品,被广泛应用到一些比较高端的数码通讯产品领域,环保性能符合ROHS/无铅标准,满足无铅焊接的回流温度曲线要求.以上产品我公司型号产品齐全.频点齐全.可偏频点可接受订货.

项目	符号	规格说明		条件
额定频率范围	f_nom	32.768kHz	20kHz ～ 120kHz	请联系我们以获取其它可用频率的相关信息。
储存温度	T_stg	-55°C ～ +125°C		裸存
工作温度	T_use	-40°C ～ +85°C
激励功率	DL	1.0μW Max.
频率公差 （标准）	f_tol	±20 × 10-6,±50 × 10-6	±50 × 10-6,±100 × 10-6	+25°C, DL=0.1μW
拐点温度	Ti	+25°C±5°C
频率温度系数	B	-0.04 × 10-6/ °C2 Max.
负载电容	CL	6pF to ∞ (标准:12.5pF)		可指定
串联电阻（ESR）	R1	50kΩ Max.	如下表所示
串联电容	C1	2.0fF Typ.	4.0fF ～ 0.6fF
分路电容	C0	0.85pF Typ.	2.0pF ～ 0.6pF
频率老化	f_age	±3 ×10-6 / year Max.	±5 ×10-6 / year Max.	+25°C,第一年

  石英晶体谐振器成品上标有一个标称频率，当电路工作在这个标称频率时，频率稳定度最高。这个标称频率通常是在成品出厂前，在石英晶体上并接一定的负载电容条件下测定的。在实际组成石英晶体振荡器时必须在石英晶体两端并接负载电容，且负载电容必须符合石英晶体技术条件中所规定的数值，这个电容大都采用微调电容，以便调整。规定的负载电容值载于厂家的产品说明书中，通常为30pF(高频晶体)，或为100pF (低频晶体)，还有32.768KHZ普通晶体对应的12.5PF（最普通常见的一种负载电容）或标示为田(这是指无需外接负载电容，通常用在串联晶体振荡器中)。
