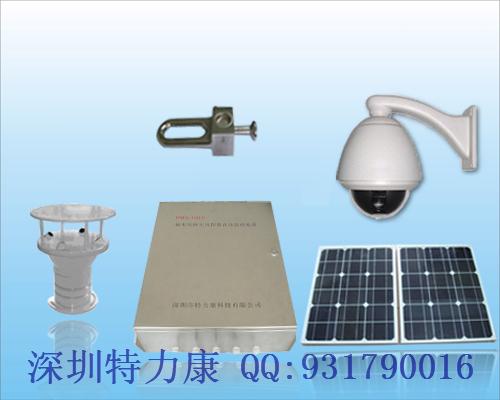

输电线路覆冰在线监测系统-专利产品



1、具有对导地线覆冰状态的实时监测和组态显示。

2、利用运营商已有的3G/GPRS/EDGE/CDMA1X网络构建远程数据传输通道，实现输电线路在线监测系统监控中心可以实时监测远端现场的数据。

3、前置机子系统模块可以有效的连接现场系统，获得数据并实现数据存储/转发到输电线路在线监测系统。

4、数据采集前端为扩展工业级产品，适用于各种恶劣的气候环境。

5、实时数据监测结合可视视频画面，清楚的了解现场的覆冰状况。

6、系统采用了多层屏蔽技术建造，机壳及传感器外壳采用防磁金属材料，有效屏蔽电磁干扰。数据传输线缆采用3层屏蔽室外线缆，各种接头采用金属航空头，屏蔽、防水、防尘、连接可靠。极强的抗干扰、抗雷击、确保系统运行稳定可靠。

7、防雷及防线路闪络设计，机壳经过杆塔与大地连接，各种传感器全部采用防雷器件。

8、系统采用低功耗设计，动态调整设备功耗达到节电要求。

9、采用系统接地抗干扰设计，数据采集信号双端差分输入，模拟信号及数字信号全部采用严格的工业过程优化控制技术，可确保数据采集的准确和可靠。



1、按照“Q/GDW 245－2008 架空输电线路在线监测系统通用技术条件”的规定进行。

2、地理环境易形成覆冰的区域，如突起高地、丘陵顶峰、高海拔迎风坡面、垭口、风道、水面。

3、人工不易达区段，包括人烟稀少区、高山大岭区等人工巡线非常困难的区域。

4、安装位置及监测装置的外观结构应不影响线路设备的检修维护工作。

5、电缆接头和连接器符合相关标准的要求（QJ603—1992 电缆组装件制作通用技术条件）。电缆的屏蔽层应良好接地；电缆与装置连接后应满足系统抗干扰性能要求。

6、在一个监测点杆塔上安装弧垂监测装置传感器选择的安装位置及装置的外观结构应不影响正常的输电线路检修维护工作；塔上安装点方便监测单元的固定和整体角度调整；

7、采用握抓式固定方式时，应用力矩扳手紧固螺母，一般紧固力矩按照导线规格和螺栓规格确定。

8、安装时，采用标准角度测量工具对装置安装角度进行预调整；

9、装置的安装应整齐、牢固，有必要的防护措施和防锈处理。

10、传感器和数据集中器装置用专用电缆连接，避免电磁干扰。

11、为了防雷、防水和安装、*方便，传感器的电缆应穿入电缆管内；

12、电缆不宜与铁塔部件直接接触，必要时需用衬垫隔离.电缆管沿杆塔杆件布线，固定间隔0.5m；电缆不能架空架设。

13、传感器在防雷设施的有效保护范围内；

14、装置的机壳通过杆塔接地。
