输电线路远程视频在线监测系统-一切尽在掌控之中

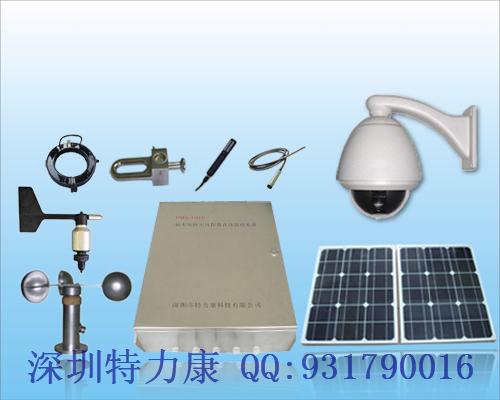

输电线路远程视频在线监测系统，采用高清摄像机和低功耗视频主机以及供电系统组成，系统可以实现对现场杆塔、导线、绝缘子、金具等的运行情况，对线路覆冰、舞动、微风振动周边通道环境情况，包括施工、树木生长等情况的实时监控。

1、系统采用外、中、里三层高品质密封金属盒，具有良好的封闭、防雷、防雨、防尘等功能；同时采用了多层屏蔽技术建造，机壳及传感器外壳采用防磁金属材料，有效屏蔽电磁干扰。

2、4路视频输入，内置双模式视频压缩编码器，压缩模式可在线选择视频或图片，最高分辨率704x576(PAL)

3、具有远程受控视频信号采集、处理和传输功能：视频监控装置能定时或按远程指令采集现场视频信号，经压缩编码处理后，通过无线3G/GPRS/EDGE/CDMA1X网络传送给监控中心系统；

4、具有远程受控变焦、聚焦、方位调整及预制位设置功能：监控装置能在预设或远程指令控制下，实现对摄像机的焦距、光圈、方位和云台预制位的设置和调整；

5、具有对摄像机及云台的自动加热功能；

6、具有对电源的远程控制功能，可在预设条件或远程指令控制下开启和关闭装置前端设备的供电电源；

7、内置3G网络通讯控制协议及TCP/IP协议

8、支持动态或固定IP地址方式，支持域名解析，多种触发启动模式

9、接收软件支持网络客户端共享浏览

10、具有远程修改IP地址设置的功能；

11、具有远程设置图片采集时间间隔的功能；

12、具有断线自动连接功能；

13、精心设计人性化用户界面，操作方便、舒适；

14、多站点登录、连接；能同时支持16个在线站点；

15、多画面浏览，不同规格画面监控，全屏多窗口、单窗口模式；

16、用户自定义镜头分组，分组轮跳浏览，可设定轮跳时间；

17、支持事件提示、报警输出；



按照“Q/GDW 245－2008 架空输电线路在线监测系统通用技术条件”的规定进行。视频监控点的布点一般应选在以下线路区段：

1、 外力破坏易发区：外力破坏易发区包括以下几方面：

近年来城乡经济发展较快，线路保护区内违章建房现象较为严重，造成输电线路导线与房屋的垂直距离或水平距离小于安全距离，在恶劣天气条件下可能发生瞬时接地或跳闸事故；也有一些是建筑施工时误碰电力线路而造成跳闸。

因受到经济利益的驱使，在架空输电线路附近开山炸石者不乏其人，石块击中导线，致使导线断股，甚至击断导线，造成线路被迫停运。

在线路保护区内违章植树，为线路安全运行埋下了隐患。在恶劣天气作用下引起事故跳闸。

春、秋季节，在输电线路附近放风筝，风筝线缠绕在线路导线上造成跳闸

向线路抛掷铝箔或胶质线、铁丝等物，造成线路瞬时故障跳闸。

麦收季节，在输电线路下焚烧麦秸杆，释放的高温烧断杆塔地拉线，引起导线短路、线路跳闸。

线路杆塔塔材被盗事件时有发生，尤为突出的是农网改造工程，严重影响了农村电网改造和农电管理体制改革的进程，以及正常的供用电秩序。

2、火灾易发区；

3、易覆冰区；

4、通道树木（竹）易生长区、；

5、偏远不易到达区；

6、其他含线路危险点、缺陷易发点的区段，监视内容包括：

7、实时监视输电线路杆塔、绝缘子、防振锤及其他金具的安装情况，及时发现塔材被盗、绝缘子破损、防振锤跑位等缺陷；输电线路导地线运行情况，及时发现导地线生锈、断股等缺陷；大大雾天对绝缘子闪烙进行监视；

8、重点线路及通道环境。
