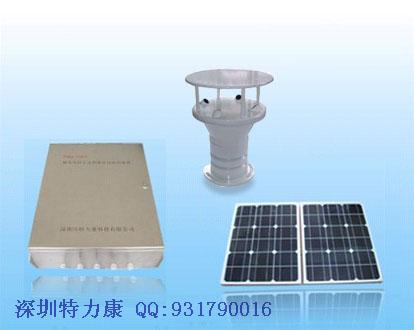

输电线路微气象在线监测系统-关注气象信息

1、数据采集前端为扩展工业级或工业级产品，适用于各种恶劣的气候环境。

2、具有对杆塔安装点的局部环境的温度、湿度、风速、风向、大气压指标的实时监测。

3、具有对温度、湿度、风速、风向、大气压指标的特色曲线统计报表，提供按照设备编号、时间坐标等多种条件查询功能。报表上可以随鼠标点实时显示该点的温度值，且具有报表中当前温度、最高/最低温度等特色图元显示.

4、利用运营商已有的3G/GPRS/EDEGE/CDMA1X网络构建远程数据传输通道，实现输电线路在线监测系统监控中心可以实时监测远端现场的数据。

5、前置机子系统模块可以有效的连接现场系统，获得数据并实现数据存储/转发到输电线路在线监测系统。

6、系统采用了多层屏蔽技术建造，机壳及传感器外壳采用防磁金属材料，有效屏蔽电磁干扰。数据传输线缆采用3层屏蔽室外线缆，各种接头采用金属航空头，屏蔽、防水、防尘、连接可靠。极强的抗干扰、抗雷击、确保系统运行稳定可靠。

7、防雷及防线路闪络设计，机壳经过杆塔与大地连接，各种传感器全部采用防雷器件。

8、系统采用低功耗设计，动态调整设备功耗达到节电要求。

9、采用系统接地抗干扰设计，数据采集信号双端差分输入，模拟信号及数字信号全部采用严格的工业过程优化控制技术，可确保数据采集的准确和可靠。

1、按照“Q/GDW 245－2008 架空输电线路在线监测系统通用技术条件”8.1的规定进行。

2、安装位置一般选取在高压输电线路走廊中的地理气候特殊的地域（高地、迎风的坡面、垭口、风道、水面等）；湿度较大且容易冻结的区域；积雪严重区域；线路穿越风口区域。

3、输电线路气象在线监测装置宜安装在杆塔顶部或横担端部，测量的数据应根据《建筑结构荷载规范》（GB 50009）有关条款进行换算；

4、温度、湿度、风向、风速、雨量、光辐射及气压传感器安装在横担上的监测装置内或相邻的位置。温湿度传感器应有措施避免阳光及其它辐射。风速风向感应器应安装在牢固的高杆或塔架上，并附设避雷装置，感应器中轴应垂直，方位指南杆指向正南；

5、雨量器安装在横担的固定支架上。器口保持水平；

6、辐射传感器应牢固安装在横担上并保证既使杆塔受到严重冲击振动（如大风等），也不改变仪器的水平状态；

7、传感器和监测装置用专用电缆连接，避免电磁干扰。

8、为了防雷、防水和安装、*方便，气象监测装置的电缆应穿入电缆管内；

9、电缆管沿杆塔杆件布线，固定间隔0.5m；电缆不能架空架设。

10、风向、风速传感器应在防雷设施的有效保护范围内

11、气象监测装置的机壳应通过杆塔接地。
