品牌:比尔德科技
过孔直径:60mm
接触材料:金对金
电流:每环2A
起订:3个
发货:5天内
产品介绍

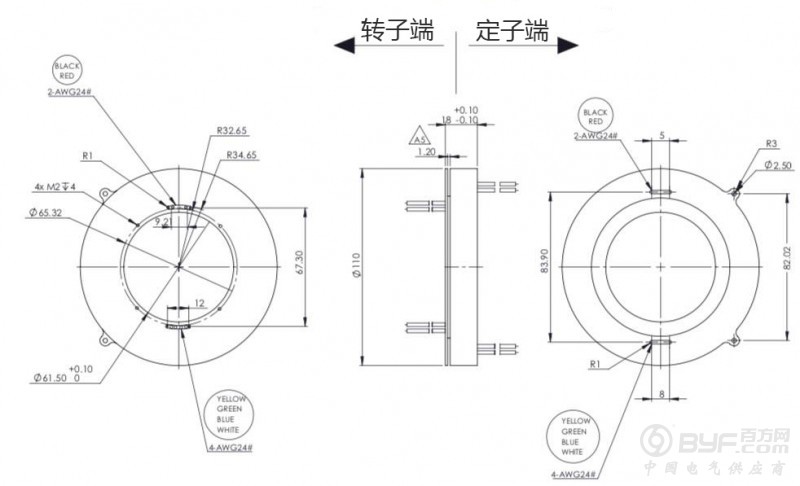

比尔德BTP060-0205盘式滑环，通孔直径60mm,外形扁平，类似盘状，又叫做盘式导电滑环、盘式集电环、饼式滑环等 。盘式滑环系列分为一体式盘式滑环及分离式盘式滑环两种，是为在高度方向有限制的旋转系统而专门设计；采用先进纤刷技术以及贵金属接触材料，转子部分由一圈圈的同心圆环组成，具有高稳定性，高可靠性等特点性；从而保证优良的传输性能和旋转性能。
比尔德盘式导电滑环为高度空间极度有限，需在旋转平台与静止平台之间传输电流、信号的精密设备可提供有效的解决方案。如果您还有其他需求，可随时与我们联系，我们的工程师积累了丰富的滑环设计生产经验，能全面满足客户不同需求。
产品参数
|
电气技术指标Electrical Data |
|
|
通路数 |
标准1-24路 |
|
额定电压Rated Voltage |
240v,380v,600v或更高可选 |
|
额定电流Rated Current |
每环5A,10A,15A,20A或更高可选 |
|
绝缘电阻Insulation Resistance |
≥1000MΩ@500 VDC |
|
绝缘强度Dielectric Strength |
1000VAC@50Hz 60s |
|
动态电阻Electrical Noise |
≤7 mΩ |
|
机械技术指标 Mechanical Data |
|
|
过孔直径Inner Diameter |
60mm |
|
额定转速Rated Speed |
60转/分钟 |
|
防护等级IP Grade |
IP54(可选IP68) |
|
力矩Torque |
≤9.25g·m |
|
导线规格Lead Size |
22AWG,17AWG,14AWG UL,铁氟龙高温线 |
|
壳体材料Housing Material |
铝合金或工程塑料 |
|
接触材料Contact Material |
贵金属(金、银) |
|
环境性能 Environmental Performance |
|
|
工作温度Working Temperature |
-40℃~+80℃ |
|
工作湿度Operating Temperature |
60%RH或更高 |
|
认证 Certified |
CE,RoHS ,FCC,SGS |
产品优势/产品特点/技术特点
1）360度无限制旋转，动力及信号混走；
2）盘式滑环厚度小,节省空间, 横向空间不受限制；
3）弹片触点采用贵金属,抗干扰设计,信号传输稳定可靠；
4) 超长使用寿命,免维护,安装便捷,无需润滑剂；
5) 采用坚固的铝合金外壳设计,耐高温电缆；
6）可传输以太网,USB, RS, Canbus, Decive net, CC-link, FireWire,伺服电机信号,编码器信号,应变片,热电偶等信号
典型应用
旋转门，旋转平台，测试设备等领域
工业自动化设备，焊接机器人，旋转传感器等领域
医疗仪器设备，医用CT,制药设备，送药设备等领域；
安检设备，展台设备等领域，
雷达系统，天线系统等领域；
机床转台，自动化转台，军用坦克等领域；
可选项
|
可选项 |
|
|
转速 |
出线方向 |
|
路数 |
导线长度 |
|
壳体材料 |
军用级别 |
|
端子类型 |
电流、电压 |
|
内径、外径、长度 |
专用屏蔽导线 |
|
工作温度 |
气压/液压 混合 |
|
特殊环境定制（防震、高温） |
安装方式（可选法兰安装） |
|
防护等级可选 IP51~IP68 |
信号及电源可单独混合传输 |
其他更多扁平盘式滑环定制要求可咨询比尔德工作人员！
