品牌:比尔德
外径:22mm
通路数:标准1-24路
接触材质:金对金
起订:3个
发货:3天内
产品介绍

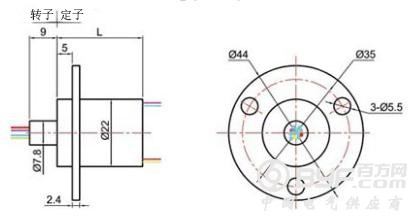

外径尺寸为 22mm的比尔德帽式滑环，通路数2-36，结构紧凑，设计精度高，运作环境温度适应范围宽。
BTC022系列帽式滑环可选择附有圆形法兰或不附有。比尔德帽式滑环采用超厚的镀金接触材料处理，保证低电阻波动和工作寿命延长，且适用于中小型传输微弱控制信号，完全可实现360°无限制旋转的同时传输图像及数据。
产品参数
|
电气技术指标 Electrical Data |
|
|
通路数 |
2-36路 |
|
额定电压Rated Voltage |
240VAC/DC |
|
额定电流Rated Current |
每环2A,联环可达更高 |
|
绝缘电阻Insulation Resistance |
≥500MΩ@500 VDC |
|
绝缘强度Dielectric Strength |
每路500VAC@50Hz |
|
动态电阻Electrical Noise |
≤7mΩ |
|
机械技术指标 Mechanical Data |
|
|
外径Outside Diameter |
22mm |
|
转速Rated Speed |
500rpm |
|
防护等级IP Grade |
IP54或更高 |
|
力矩Torque |
≤0.15g·m |
|
导线规格Lead Size |
AWG28 UL,铁氟龙高温线 |
|
导线长度Lead Wire Size |
标准品200mm |
|
帽套材质Housing Material |
铝合金或工程塑料 |
|
接触材质Contact Material |
贵金属(金、银) |
|
环境性能 Environmental Performance |
|
|
工作温度Working Temperature |
-40℃~+100℃ |
|
工作湿度Operating Temperature |
60%RH或更高 |
|
认证 Certified |
CE,RoHS ,FCC,SGS |
产品特点
旋转端导线和静止端导线对应使用24色彩色导线，便于接线操作
导电环采用90°角V行槽设计，接触面更多，旋转更顺畅，力矩更低，动态电阻更低
满足360°无限制旋转的USB、HDMI、SDI、Ethernet、RS485/232等多达30种信号传输
全军工材质，耐高低温，适合于恶劣环境下的传感信号等微弱信号的高质量传输
典型应用
比尔德BTC022系列帽式滑环被广泛运用于众多行业设备上如大型旋转工作台，重型塔台设备、电缆卷盘、包装设备、堆垛机、磁性离合器、旋转传感器、机器臂、展览设备、工厂自动化、测试仪以及航天航空、船舶设备等等。
定制可选项
外径尺寸、出线方向、通路数、外壳材质、防护等级、运作使用环境温度、转速、混合电流、导线长度、导线末端接插件、出线方向等等，更具体或更特殊的小型滑环定制要求请及时咨询比尔德工作人员！
