产品详情
LKEAP弧光保护系统组成
1、LKEAP弧光保护系统主要由主控单元、弧光采集单元和弧光传感器组成，为了适应现场的应用需求，分为了母线型LKEAP弧光保护系统和馈线型弧光保

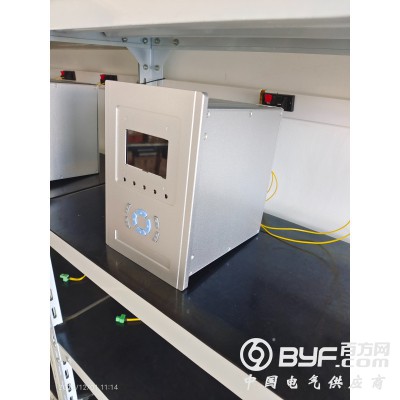

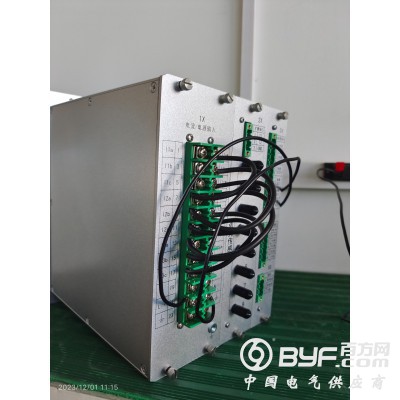

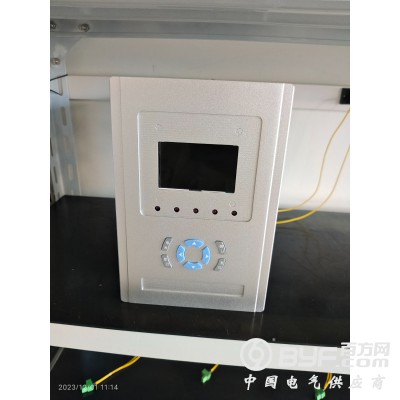

2、 主控单元
主控单元是母线型LKEAP弧光保护系统的核心。它检测分析故障信号、接收分析采集单元的弧光故障信号，并对两种信号进行综合分析判断。在满足跳闸条件时，发出跳闸指令以切除故障。
主控单元一般安装在进线柜或紧邻进线柜的开关柜的二次控制门板上。主控单元有：
1）16个弧光信号检测接口，用于接收来自弧光传感器的弧光故障信号；
2）4个数据通讯接口，2路RS485，1路CAN总线，1路以太网；
3）4路快速跳闸输出接口，符合IEC255-23继电器标准。
4）2路报警出口，其中一路为装置故障出口。
5）12路电流输入，检测4组三相电流信号，用于判断故障电流。
2.1弧光采集单元
弧光采集单元与主控单元配合使用，是LKEAP弧光保护系统的重要组成部分，主要用于采集故障弧光，并将判断后的结果通过高速总线传递给主控单元。单个弧光采集单元可以安装16路弧光探头，根据系统的大小可以任意增减弧光采集单元的数量。弧光采集单元通常安装在选定的开关柜内中。弧光采集单元具有
1）16个弧光信号检测接口，用于接收来自弧光传感器的弧光故障信号；
2）2个数据通讯接口，1路RS232，1路CAN总线；
2.2 弧光传感器
弧光传感器中的探头安装在柜内各间隔中，可实现由简单到复杂、有选择性的保护。弧光探头作为光感应元件，在发生弧光故障时检测突然增加的光强。主流应用分为光纤式弧光传感器和电缆式弧光传感器两种。
1）光纤式弧光传感器
光纤式弧光传感器，前置探头采集弧光信号中的特有光谱信息，并通过专用光纤将光信号传送给弧光采集单元或主控单元，弧光单元或主控单元完成光信号的分析处理与采集。
2）电缆式弧光传感器
电缆式弧光传感器，前置探头采集弧光信号中的特有光谱信息，并在探头处完成光信号与电信号的转换，输出4-20mA的电流信号传送给弧光单元或LKEAP弧光保护主控单元。
