品牌:合肥隆科
品牌:合肥隆科
产地:安徽合肥
型号:LKEAP-H
起订:1台
供应:10000台
发货:3天内
母线弧光保护系统
系统组成：2条电源进线，2台主变，两段母线，单母线分段结构，Ⅰ母、Ⅱ母均为7个间隔单元。
系统配置：

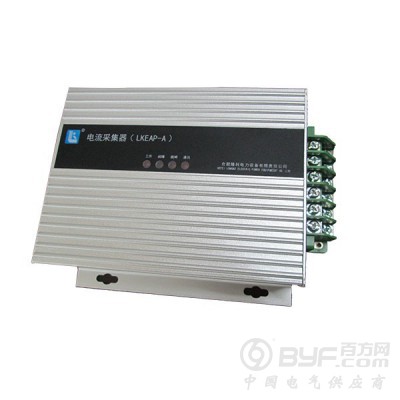

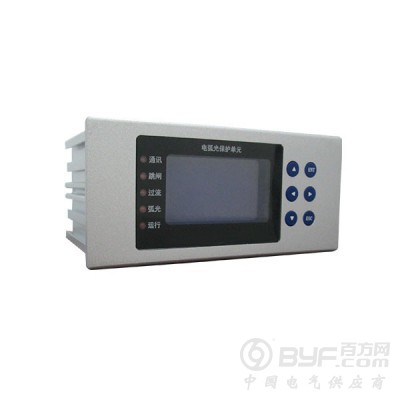

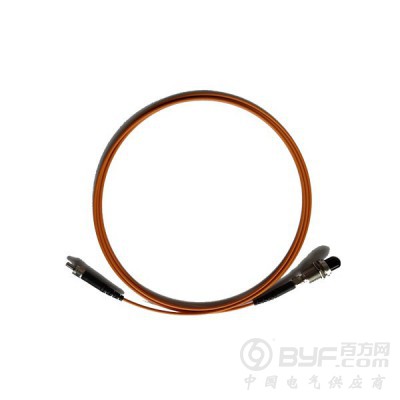

弧光保护系统配置1台DPR361ARC主控单元，主控单元配置3组电流采集模块，配置16个弧光传感器，其中包括Q2，Q4处各1个传感器，Q5处各2个传感器，Ⅰ母、Ⅱ母间隔单元各6个传感器，配置5路跳闸出口。
Q2处1个传感器，Q5处1个传感器，Ⅰ母间隔单元6个传感器接至装置4X位置弧光扩展插件的1～8号传感器接口。Q4处1个传感器，Q5处1个传感器，Ⅱ母间隔单元6个传感器接至装置2X位置弧光扩展插件的1～8号传感器接口。
Q2处TA接至装置L1三相电流，Q4处TA接至装置L2三相电流，Q5处TA接至装置L3三相电流。
装置出口1跳Q1，出口2跳Q2，出口3跳Q3，出口4跳Q4，出口5跳Q5，出口6作为失灵启动出口。
动作过程分析
①当Ⅰ母、Ⅱ母分列运行时，假如Ⅰ母某间隔单元发生母线短路故障，相应间隔弧光传感器动作，同时Ⅰ母进线电流发生突变，弧光保护动作，跳Q1、Q2、Q5开关；Ⅱ母没有故障继续运行。
②当Ⅰ母、Ⅱ母分列运行时，假如Ⅱ母某间隔单元发生母线短路故障，相应间隔弧光传感器动作，同时Ⅱ母进线电流发生突变，弧光保护动作，跳Q3、Q4、Q5开关；Ⅰ母没有故障继续运行。
③当Ⅰ母、Ⅱ母并列运行时（Q5开关合上，Ⅰ母进线投入运行，Ⅱ母进线退出运行），如果Ⅱ母某间隔单元发生母线短路故障，相应间隔弧光传感器动作，母联电流发生突变，弧光保护动作，跳Q5开关，Ⅰ母没有故障继续运行。如果Ⅰ母某间隔单元发生母线短路故障，相应间隔弧光传感器动作，同时Ⅰ母进线电流发生突变，弧光保护动作，跳Q1、Q2开关，故障切除。
④当Ⅰ母、Ⅱ母并列运行时（Q5开关合上，Ⅱ母进线投入运行，Ⅰ母进线退出运行），故障动作情况与③类似，在此不再赘述。
