品牌:上华电气
柜体尺寸:800*800*2200
额定频率:50HZ
防护等级:IP30
起订:1台
供应:950台
发货:6天内
GCK交流低压配电柜：G--柜式结构；C--抽出式；K--控制中心.由动力配电中心(PC) 柜和电动机控制中心(MCC)两部分组成。该装置适用于交流50(60)HZ、额定工作电压小于等于660V、额定电流4000A及以下的控配电系统，作为动力配电、电动机控制及照明等配电设备。

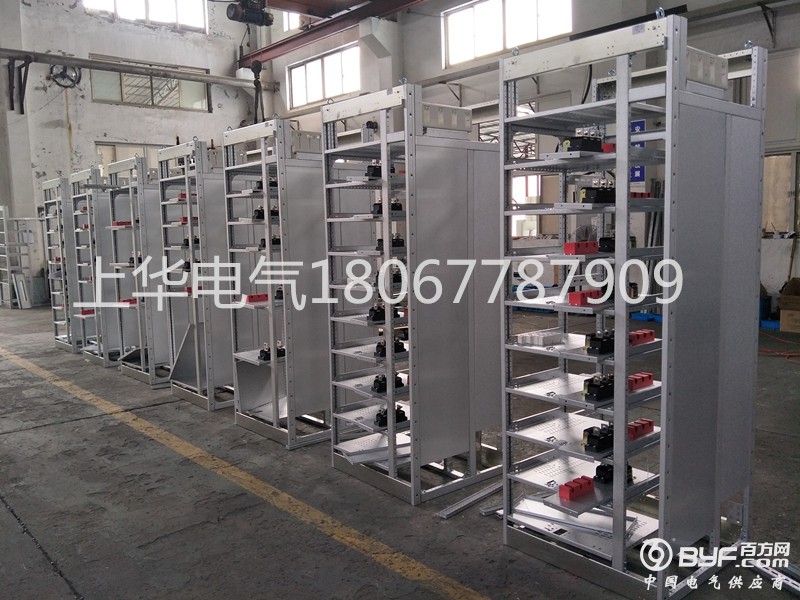

每台柜共9层抽屉模数，每层为8E=200mm.单元可分为8E/2、8E、12E、16E、24E、共5个抽屉尺寸系列，对应单元回路最大额定电流分别为100A、250A、400A、500A、630A。单元抽屉采用XJG-8涡轮两圈摇进式省力推进机构，在摇进过程中产生两次试验位置，装有双实验说明铭牌，开关分合闸与抽屉推进机构分开操作。抽屉改变仅在高度尺寸上变化，其宽度、深度尺寸不变，相同功能单元的抽屉具有良好的互换性。每台MCC柜最多能安装9个1单元的抽屉或18个1/2单元的抽屉。抽屉根据开关型号的大小配置相应电流的一次插件。抽屉单元没有机械连锁装置。抽屉单元有足够数量的二次接插件（1单元及以上有3对6点至16对32点，1/2单元为8对16点或12对24点），可满足计算机接口和自控回路对接点数量的要求。
结构特点

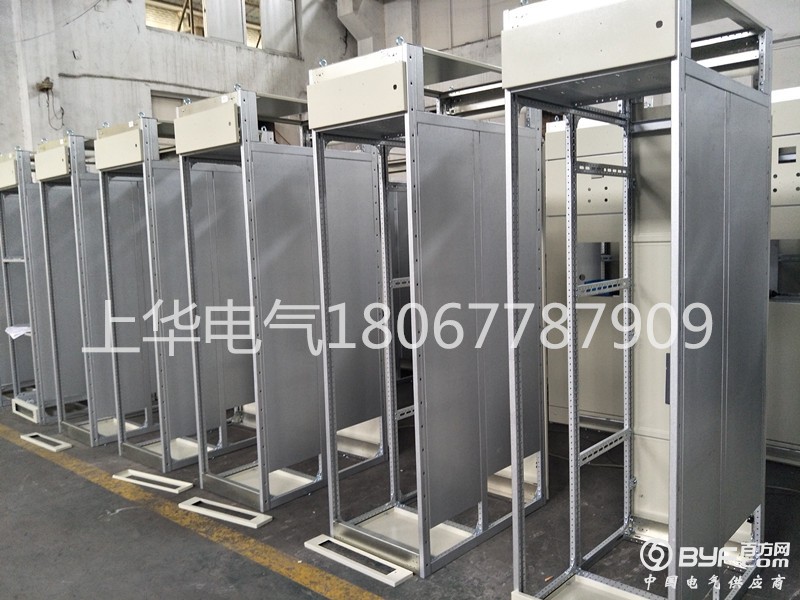

整柜采用拼装式组合结构，模数孔安装，零部件通用性强，适用性好，标准化程度高。柜体上部为母线室、前部为电器室、后部为电缆进出线室，各室间有钢板或绝缘板作隔离，以保证安全。MCC柜抽屉小室的门与断路器或隔离开关的操作手柄设有机械联锁，只有手柄在分断位置时门才能开启。受电开关、联络开关及MCC柜的抽屉具有三个位置：接通位置、试验位置、断开位置。
开关柜的顶部根据受电需要可装母线桥。
