品牌:上华电气
柜体尺寸:800*1500*2300
额定频率:50HZ
防护等级:IP40
起订:1台
供应:1000台
发货:7天内
一、概述

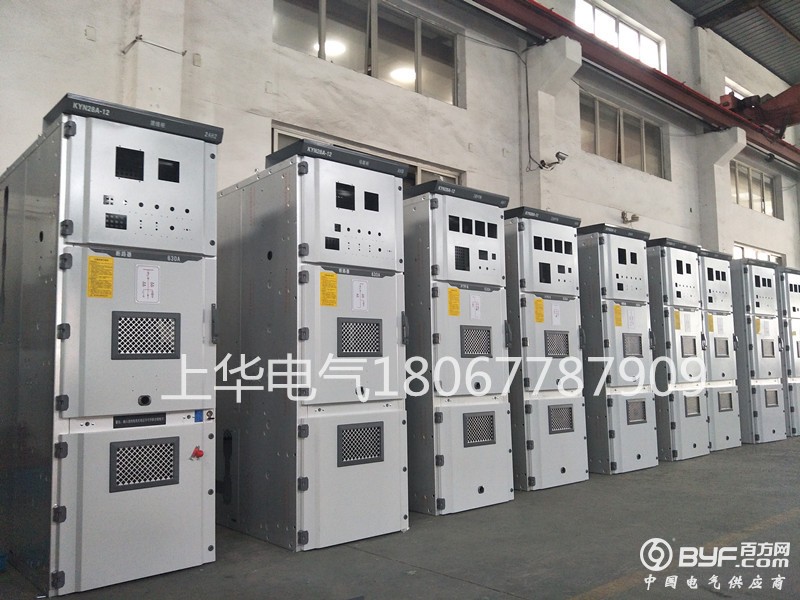

中置柜是一种铠装移开式中置金属开关设备，是高压开关柜的一种，因其真空断路器开关常放在中间，所以简称中置柜，形象又好记。中置柜最高电压为3.6/7.2/12kv，三类，最常见的是12kv，型号为KYN28-12型中置柜，广东紫光电气有限公司是专业厂家。中置柜是三相交流50HZ单母线分段或双母线分段系统内的户内高压成套配电开关柜。
二、结构介绍

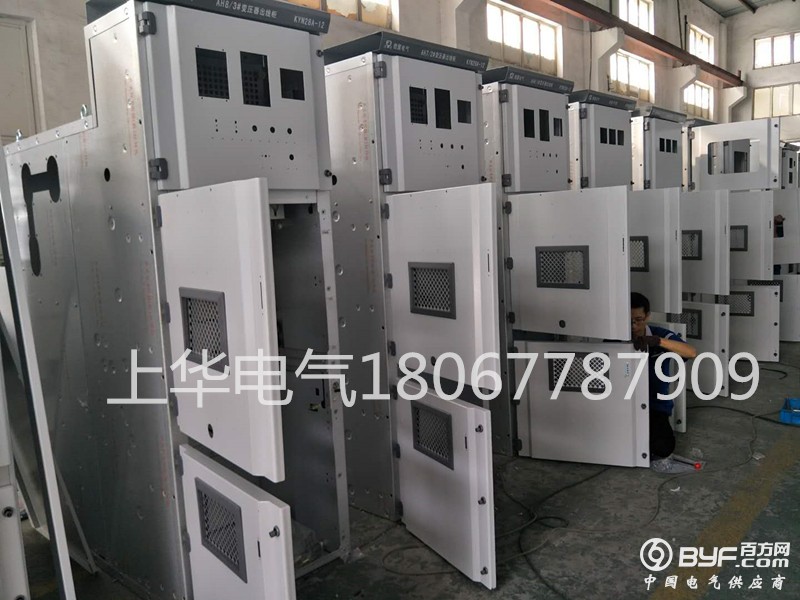

中置柜结构分为上中下三层，其中上层是母线室和仪表室，仪表室在前面、母线室在后面，两个小室之间有隔板隔开。中间层为开关室，是放置真空断路器的隔室，断路器采用手车式真空断路器，安装方便，维修和更换时只需要将断路器小车推出即可，无需断电。下层为电缆室，空间充足，可以连接多条电缆。
三、功能、用途
1、 五防功能
中置柜具有可靠的五防联锁功能，防止带负荷分合隔离开关；防止误分误合断路器、负荷开关、接触器等；防止接地刀处于闭合状态分、合断路器、负荷开关；防止带电时误合接地刀；防止带电时打开隔室的门。真空断路器还有明确的抽出、试验、工作标识，可以清楚的了解手车是否推到位。
2、 中置柜用途
KYN28-12型中置柜根据选用不同的小车可以用作进线柜、出线柜、PT柜、隔离柜等，可根据需求转换。中置柜安装有综合继电保护器，可以实现过载、欠压、短路等保护，保障用电稳定性。
