品牌:上华电气
柜体尺寸:1200*2600*2400
额定电压:40.5KV
防护等级:IP40
起订:1台
供应:1000台
发货:7天内

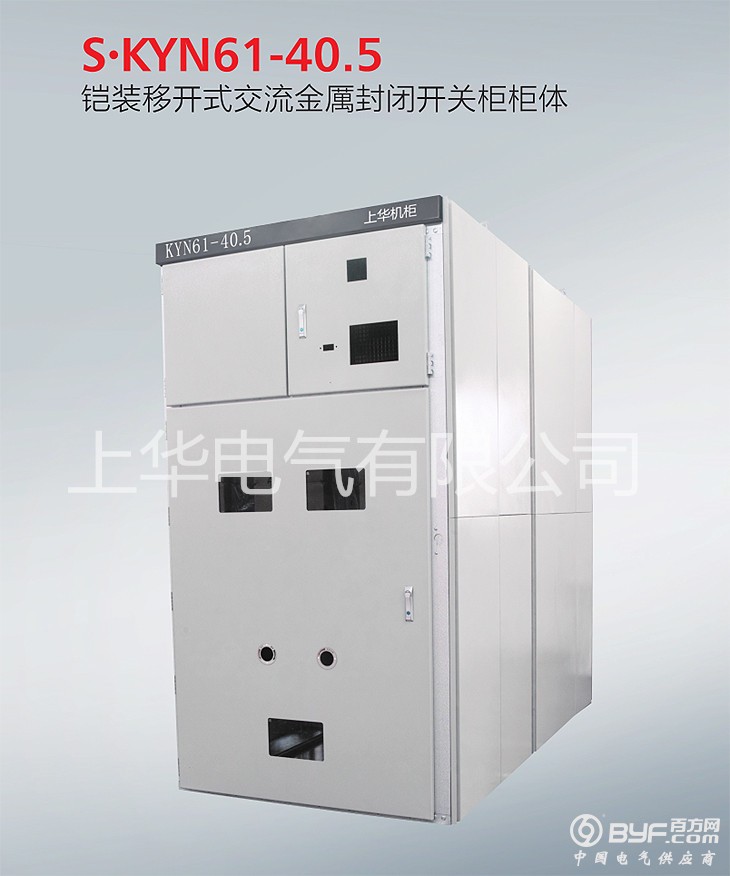

KYN61-40.5高压开关柜其主要特点是柜内配用 ZN85-40.5 型全绝缘真空断路器及弹簧操动机构，也可配用ABB的VD4-40.5和HD4-40.5柜体采用敷铝锌板和冷轧钢板喷塑组装而成，提高了手车与柜体的配合精度，手车推进拉出十分轻便，互换性强。外形美观、方案齐全、使用安全可靠。

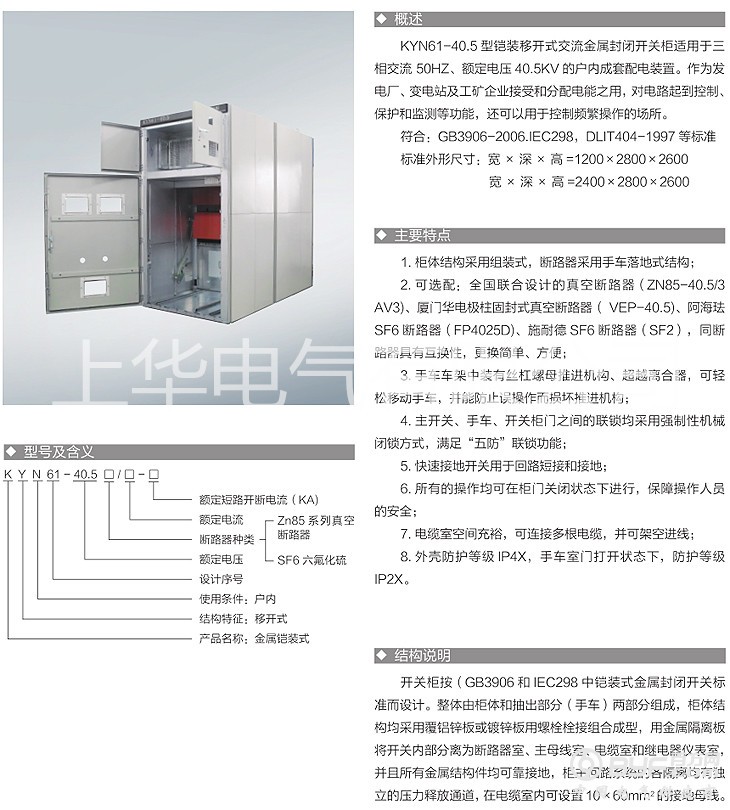

结构特征
本产品分为柜体、手车两大部分。柜体为钢板弯制，喷塑后用螺栓组装而成。按功能特征可分为小线线室、继电器仪表室、手车室、电缆室和母线室四部分，各部分以接地的金属隔板分隔。柜体外壳防护等级为IP4X；手车室门打开，防护等级为IP2X。
本开关柜设备具有电缆进出线、架空进出线、母线联络、隔离、电压互感器、避雷器等主电路方案。母线采用复合绝缘，相间及连接头配有用阻燃材料注塑而成的绝缘套，主母线相邻柜间用母线套管隔开，能有效地防止事故蔓延，同时对主母线起到辅助支撑作用。电缆室装有接地开关、过电压保护装置等。
触头盒前装有金属活门，上下活门在手车从断开 / 试验位置运动到工作位置过程中自动打开，当手车反方向运动时自动关闭，与高压有效隔离。主开关、手车、接地开关及柜门之间的联锁均采用强制性机械闭锁方式，满足“五防”功能要求。
断路器手车采用丝杆传动推进机构，超越离合器。丝杆螺母推进机构轻松地操作使手车在试验位置和工作位置之间移动，借助丝杆螺母的自锁性可使手车可靠的锁定在工作位置，防止因电动力的作用引起手车窜动而引发事故。超越离合器在手车移动退至试验位置和时至工作位置时起作用，使操作轴与丝杆轴自动脱离而空转，可防止误操作而损坏推进机构。其他手车采用杠杆推进机构。试验工作位置有定位肖锁定。
柜体外形常规尺寸为：宽×深×高(mm)：1400×2800×2600
