品牌:上华电气
柜体尺寸:800*800*2200
额定频率:50HZ
防护等级:IP30
起订:1台
供应:1000台
发货:6天内

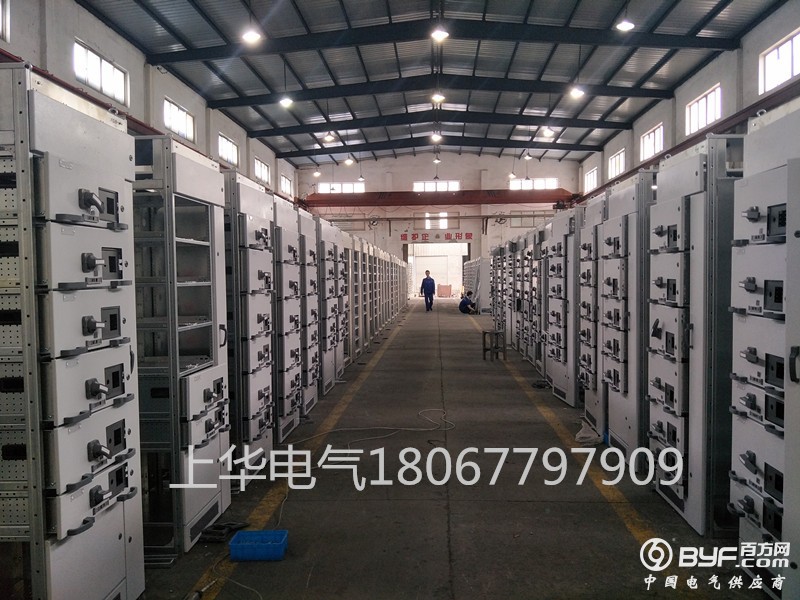

GCK交流低压配电柜：G--柜式结构；C--抽出式；K--控制中心.由动力配电中心(PC) 柜和电动机控制中心(MCC)两部分组成。该装置适用于交流50(60)HZ、额定工作电压小于等于660V、额定电流4000A及以下的控配电系统，作为动力配电、电动机控制及照明等配电设备。
GCK开关柜符合IEC60439-1《低压成套开关设备和控制设备》、GB7251.1-1997《低压成套开关设备和控制设备》、GB/T14048.1-93 《低压开关设备和控制设备总则》等标准。且具有分断能力高、动热稳定性好、结构先进合理、电气方案灵活、系列性、通用性强、各种方案单元任意组合。
每台柜共9层抽屉模数，每层为8E=200mm.单元可分为8E/2、8E、12E、16E、24E、共5个抽屉尺寸系列，对应单元回路最大额定电流分别为100A、250A、400A、500A、630A。单元抽屉采用XJG-8涡轮两圈摇进式省力推进机构，在摇进过程中产生两次试验位置，装有双实验说明铭牌，开关分合闸与抽屉推进机构分开操作。抽屉改变仅在高度尺寸上变化，其宽度、深度尺寸不变，相同功能单元的抽屉具有良好的互换性。每台MCC柜最多能安装9个1单元的抽屉或18个1/2单元的抽屉。抽屉根据开关型号的大小配置相应电流的一次插件。抽屉单元没有机械连锁装置。抽屉单元有足够数量的二次接插件（1单元及以上有3对6点至16对32点，1/2单元为8对16点或12对24点），可满足计算机接口和自控回路对接点数量的要求。
