品牌:上海工开
公称压力（Mpa）:1.0-1.6
适用介质:水、油品等
工作温度:≤80℃
起订:1台
供应:10000台
发货:7天内
一、产品名称：
H44H-150LB美标铸钢止回阀
二、产品介绍：
H44H-150LB美标铸钢止回阀阀瓣采用全衬丁腈橡胶与阀体斜面金属组合密封，阀瓣关闭行程短，密封性能好，可显著减少水锤压冲击。主要由阀体、阀盖及橡胶瓣三种主要零件组成。其中橡胶瓣由钢板、钢棒及强化尼龙布作衬底，外层披覆橡胶制成，阀瓣开关寿命可达100万次，该阀采用全流面积式设计，具有水头损失小，不易堆积杂物，维修简便等特性。
三、主要特点：
启闭件靠介质流动和力量自行开启或关闭，以防止介质倒流的阀门零部件，设计主要由阀体、阀盖及橡胶瓣三种主要零件组成。主要适用于卧式安装的给排水系统，可安装于水泵出水口处，以防止倒流及水锤对泵损害。还可安装在蓄水池进出水管的旁通管上，以防止池水倒流至给水系统中。止回阀一般适用于清净介质，不宜用于含有固体颗粒和粘度较大的介质。
四、安装注意事项：
1、在管线中不要使止回阀承受重量，大型的止回阀应独立支撑，使之不受管道系统产生的压力的影响。
2、安装时注意介质流动的方向应与阀体所标箭头方向一致。
3、升降式垂直瓣止回阀应安装在垂直管道上。
4、升降式水平瓣止回阀应安装在水平管道上。
五、主要零件材料： 型号 阀体 阀瓣 HC44X-10Q QT450 丁腈橡胶NBRO HC44X-16Q
六、主要性能参数：
|
型号 |
公称压力 PN（Mpa） |
壳体试验压力（Mpa） |
密封试验压力（Mpa） |
工作温度 （℃） |
适用介质 |
|
H44H-10Q |
1.0 |
1.5 |
1.1 |
≤80 |
水、油品等 |
|
H44H-16Q |
1.6 |
2.4 |
1.76 |
≤80 |

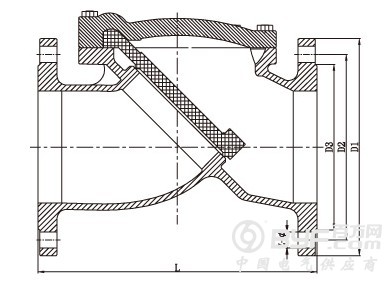

七、主要外形连接尺寸：
|
DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
L |
200 |
213 |
238 |
292 |
326 |
358 |
495 |
620 |
692 |
