品牌:上海工开
公称压力:1.0~2.5Mpa
工作温度:0~80℃
法兰标准:GB/T 17241.6 GB9113
起订:1台
供应:10000台
发货:3天内
产品介绍：传统闸阀的换代产品，利用弹性闸板产生微量变形的补偿作用，达到良好的密封效果。
产品优点：开关轻巧，密封可靠，弹性记忆佳及使用寿命长等显著优点。
适用范围：可广泛应用于自来水、污水、建筑、、电力、医药、冶金、轻纺、能源系统等流体管线上作为调节和截流装置使用。
产品特点：
1. 平底式阀座，不出现污物堆积，使密封更可靠。
2. 阀瓣整体包丁腈橡胶，阀门内件采用耐腐蚀不生锈钢和铜合金材料，可用于污水系统适应较恶劣的工作环境。
3. 体积小、重量轻，便于安装和维修。
4. 阀杆采用3道o型环密封，大大减少了开关时的摩擦阻力，开关轻巧不漏水。
主要技术参数：
1. 公称压力：1.0~2.5
2. 工作温度：0~80℃
3. 法兰标准：GB/T 17241.6 GB9113
4. 公称通径：40~1200mm
5. 适用介质：水、油、气等
6. 试验标准：GB13927 AP1598

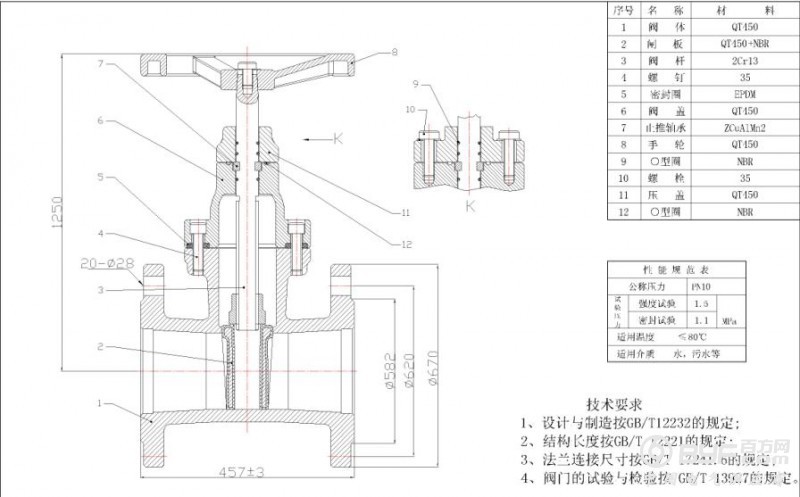

主要零件材料：
|
序号 |
名称 |
材料 |
|
1 |
阀体 |
球墨铸铁 |
|
2 |
阀板 |
球墨铸铁外覆EPDM |
|
3 |
螺栓 |
镀 锌、不锈钢2Cr13 |
|
4 |
密封圈 |
NBR |
|
5 |
阀盖 |
球墨铸铁 |
|
6 |
阀杆 |
不锈钢2Cr13 |
|
7 |
O型密封圈 |
NBR |
|
8 |
止推垫 |
锡青铜 |
|
9 |
轴套 |
锡青铜 |
|
10 |
螺栓 |
镀 锌 |
|
11 |
轴盖 |
球墨铸铁 |
|
12 |
防尘罩 |
NBR |
|
13 |
手轮 |
球墨铸铁 |
|
14 |
紧固螺母 |
镀 锌 |
法兰闸阀外型尺寸：
|
DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
|
L |
178 |
190 |
203 |
229 |
254 |
267 |
292 |
330 |
356 |
381 |
406 |
432 |
457 |
508 |
|
HA |
313 |
332 |
372 |
424 |
497 |
562 |
680 |
837 |
948 |
1010 |
1220 |
1280 |
1480 |
1665 |
|
HC |
355 |
375 |
415 |
476 |
540 |
600 |
720 |
875 |
990 |
1050 |
1245 |
1310 |
1560 |
1750 |
