价格:￥1000.00/台
品牌:上海振肖电气
起订:1台
供应:1000台
发货:3天内

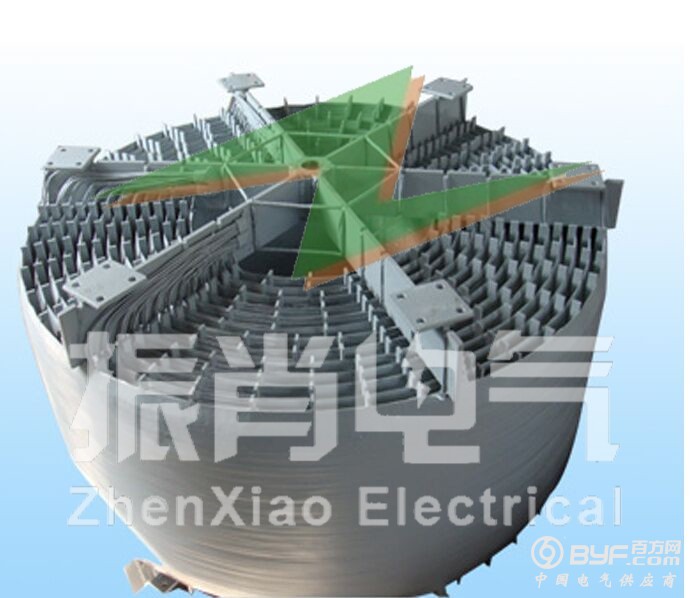

XKGKL系列干式空芯限流电抗器

XKGKL系列干式空芯限流电抗器
限流电抗器用途：
限流电抗器是用于限制电力线路短路电流。当线路发生短路时，限流电抗器利用其电抗特性限制线路的短路电流在某一确定的限值内，以利开关设备顺利有效的切除故障。限流电抗器一般使用电抗值线性度较好的空心电抗器。限流电抗器有长期额定电流下安全可靠的运行，故障情况下，其安匝数成数倍、几十倍地增加，但要求其阻值或限制短路电流的能力不能变小，因此，限流电抗器宜做成空心产品而非铁心产品。

用户在订货时需提供的参数：

系统额定电压及频率；
电抗器额定电抗或电抗率；
电抗器长期工作电流；
电抗器安装方式；
电抗器进出线夹角；
其它特殊要求。

XKGKL 型干式空芯限流电抗器技术参数表：绝缘水平：LI60AC35 LI75AC42

型号	额定电流	额定电压	电抗率	三相通过容量	单相无功容量	额定电感	短时电流4S	动稳定电流峰值	外形尺寸外径D×高度H	单相损耗75℃	单相重量	安装直径
型号	(A)	(kV)	(%)	(kVar)	(kVar)	(mH)	(kA)	(kA)	(mm)	(W)	(kg)	(mm)
XKGKL-6-200-4	200	6	4	3×692.8	27.7	2.205	5.0	12.75	800×530	1289	125	650
XKGKL-6-200-5	200	6	5	3×692.8	34.6	2.757	4.0	10.20	830×550	1496	146	680
XKGKL-6-200-6	200	6	6	3×692.8	41.6	3.308	3.4	8.67	830×570	1691	161	780
XKGKL-6-200-8	200	6	8	3×692.8	55.4	4.411	2.5	6.38	880×590	2026	181	730
XKGKL-10-200-4	200	10	4	3×1154.7	46.2	3.676	5.0	12.75	860×570	1816	152	710
XKGKL-10-200-5	200	10	5	3×1154.7	57.7	4.595	4.0	10.20	880×600	2126	170	730
