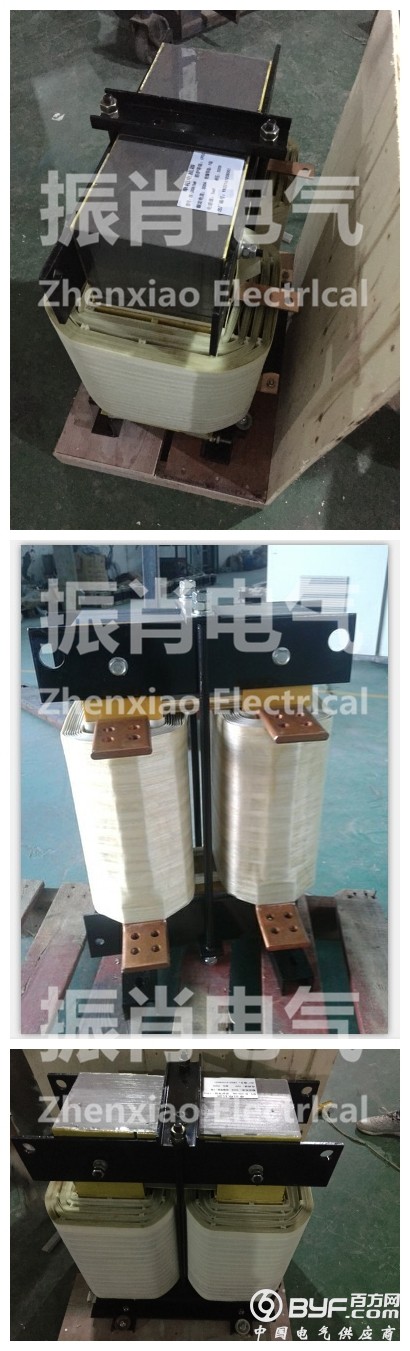

结构特点
1.该电抗器为单相(或三相)结构，为铁心干式。
2.铁心采用优质低损耗冷轧取向硅钢片，芯柱由多个气隙分成均匀小段，气隙采用环氧层压玻璃布板作间隔，并采用高温高强粘接剂，以保证电抗气隙在运行过程中不发生变化。
3.线圈采用无氧铜线或铜箔绕制，排列紧密，层间及外表包F级绝缘件。
4.电抗器的线圈和铁芯组装成一体后经过预烘→真空浸漆→热烘固化这一工艺流程，采用F级浸渍漆。使电抗器的线圈和铁芯牢固地结合在一起，确保高温下运行时也无噪音。
5.电抗器主磁路内的紧固件均采用无磁性材料，确保电抗器具有较低的功耗和温升。
6.外露端子采用镀锡铜排或电缆端子，确保接触可靠；夹件等均作了镀锌或喷漆等防腐处理，确保不生锈。
性能参数
1.可用于380V?1000V系统。
2.额定绝缘水平3kV/min。
3.电抗器各部位的温升限值：铁芯温升不超过85K，线圈温升不超过95K。
4.电抗器噪音满足相应国际要求。
5.电抗器能在1.2倍额定电压下长期运行。
6.耐温等级F级。
