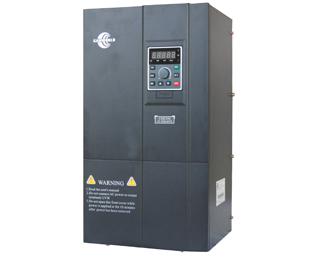

G2/P2系列变频器产品技术指标及规格
输入
额定电压、频率
三相380V 50/60Hz
电压允许变动范围
320V-460V
输出
额定电压
380V
频率
OHz-500Hz
过载能力
G2系列：150％1分钟，180% 2秒；
P2系列：120％1分钟
控
制
特
性
控制方式
V/F控制
频率
设定
分辨
率
模拟端子输入
最大输出频率的0.1%
数字设定
0.01Hz
面板模拟设定
最大频率的0.4%
外部脉冲
最大频率的0.1%
频率
精度
模拟输入
最大输出频率的0.2%以内
数字输入
设定输出频率的0.01%以内
外部脉冲
最大输出频率的0.1%以内
V/F曲线（电压频率特性）
基准频率在5-500Hz任意设定，可选择恒转矩、递减转矩1、递减转矩2共三类曲线
转矩提升
手动设定：额定输出的0-20%；
自动提升：根据输出电流自动确定提升转矩
自动节能运行
根据输出电流适时调整输出电压及转差补偿，使电机一直在最高
效率下工作
加、减速时间设定
0.1-6000秒连续可设，S型、直线型模式可选
制动
再生制动
75％以上 （外接制动电阻时）
直流制动
启动、停止时分别可选，动作频率0-15Hz，动作电压0-15％，启
动作时间0-20.0秒、或持续动作
自动限流功能
快速电流自动抑制能力，确保在加速过程中及冲击性负载下不发生过流
电压失速防止
保证减速过程中不发生过电压
低噪音运行
载波频率1.5KHz-10.0KHz连续可调，最大限度降低电机噪声
检速再启动功能
可实现运转中电机的平滑再启动及瞬停再启动功能
频率
设定
信号
模拟输入
直流电压0-10V、-10V-10V，直流电流0-20mA(上、下限可选）
数字设定
使用操作面板
脉冲输入
0-10kHZ（上、下限可选）
启动信号
正转、反转、启动信号自保持（三线控制）可选
定时器、计数器
内罡定时器、计数器各一个，方便系统集成
多功能控制功能/摆频运行
最多7段可编程多段速控制，每段速度的运行方向、运行时间分别可设。当用外部端子控制时，可达15段速，具有包括摆频运行在内的6种运行模式
控制
普通PID
可以方便地构成简易控制系统而不需附加PID控制器
供水专用
（需附件）
通过附件可以构成最多4泵切换的恒压供水系统，包括压力上下限报警、压力上下限限制、睡眠/苏醒、定时供水等多种专用功能
运行功能
上、下限频率设定，频率跳跃运行，反转运行限制，
转差频率补偿，自动稳压运行，RS485通讯，频率递增、
递减控制，故障自恢复运行、多机连动运行
输出
信号
运行状态（OC输出）
变频器运转中，频率到达，频率水平检测，过载报警，外部故障停机，频率上限到达，频率下限到达，欠压停止，零速运转，可编程多段速状态，内部计数器到达，内部定时器到达，压力上、下限报警。
指示仪表
输出频率、输出电流、输出电压、电机转速、PID设定与反馈、可外接电压表、频率计
显
示
操作
面板
显示
运行状态
输出频率，输出电流，输出电压，电机转速，设定频率，PID设定，PID反馈， 模块温度，运行时间累计，模拟输入输出，端子输入状态等
报警内容
最近六次故障记录，最近一次故障跳闸时的输出频率、设定频率、输出电流、输出电压、直流电压、模块温度、运转方向、累计运行时间8项运行参数记录
保护/报警功能
过电流，过电压，欠压，电子热继电器，过载，短路
环境
周围温度
-10℃至+50℃(不冻结）
周围湿度
90％以下（不结霜）
周围环境
室内（无阳光直晒、无腐蚀、易燃气体，无油雾、尘埃等）
海拔
低于1000m
结构
防护等级
IP20
冷却方式
强制风冷
安装方式
壁挂式：132KW以下机型 柜机：132KW以上机型（含132KW）
