光伏IV曲线测试仪and太阳能电池片测试仪精度

光伏IV曲线测试仪

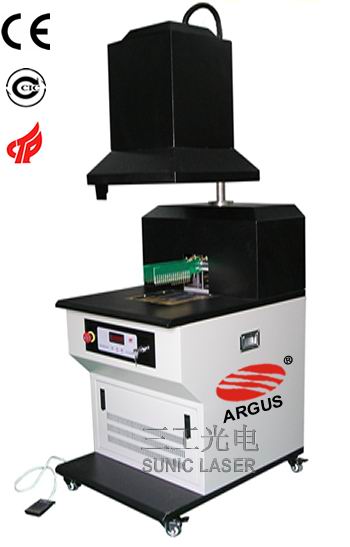

太阳能电池分选机概述:太阳能电池分选机专门用于太阳能单晶硅和多晶硅电池片的分选筛选。通过模拟太阳光谱光源，对电池片的相关电参数进行测量，根据测量结 果将电池片进行分类。独有的校正装置，输入补偿参数，进行自动/手动温度补偿和光强度补偿，具备自动测温与温度修正功能。主要用于单晶硅和多晶硅太阳能电池的电性能参数的分选和结果记录。

一：设备组成部件简介：

　　太阳模拟器：模拟正午太阳光，照射待测电池片，通过测试电路获取待测电池片的性能指标。

电子负载：连接待测电池片、标准电池和温度探头。获取待测电池片的电压、电流；通过标准电池获取光强

　　信号；通过温度探头获取测试环境温度，并将这四组数据提供给采集卡做分析、处理。

　　控制电路：提供人机界面，和控制接口，提供操作界面和参数设定。

二、主要技术指标

　　1.开路电压(Voc):在光照下，电池片没有接负载时的电压

　　2.短路电流(Isc):在光照下，电池片短路时的输出电流

　　3.最大功率(Pmax):在光照下，电池片所能输出的最大功率

　　4.最大功率下的电压(Vopt)/电流(Iopt)
