泰安华纳机电 ZK19/22型矿用轨道气钻产品优化介绍

泰安华纳机电 ZK19/22型矿用轨道气钻产品优化介绍

一、产品核心价值

高效钻孔 | 精准定位 | 井下安全专家
ZK19/22型矿用轨道气钻是泰安市华纳机电设备有限公司针对煤矿井下轨道铺设、金属加工等场景研发的轻量化气动钻孔设备。设备替代传统手扳钻，实现钻孔效率提升5倍，劳动强度降低80%，且具备防爆认证，适配煤矿井下复杂工况，显著提升施工安全性与质量。

二、核心技术突破

1. 动力系统革新

• 叶片式气动马达：采用航空铝合金叶片组，0.4-0.63MPa气压下输出额定扭矩35N·m，瞬时峰值扭矩＞60N·m，轻松穿透Q235钢轨（硬度HB240）。

• 双级齿轮减速：行星齿轮+斜齿轮双级减速机构，转速165rpm（额定）/330rpm（空载），扭矩放大比达1:8，兼顾效率与精度。

2. 精准定位与操控

• 三维调节支架：进给手柄支持0-50mm行程微调，配合激光定位模块（选配），钻孔垂直度误差≤0.5°。

• 正反转切换：旋钮式换向阀，单手可操作正转/反转，适应扩孔、攻丝等多场景需求。

3. 轻量化与耐久设计

• 材质：钛合金主轴+高强度尼龙机身，整机重量仅5.8kg，单手可持握作业。

• 密封系统：四道O型圈密封，防水防尘等级IP67，适应井下潮湿环境。

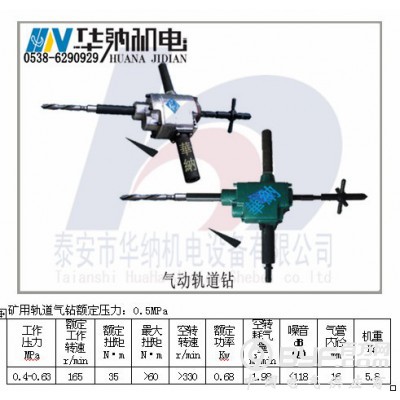

三、关键技术参数

四、工作原理与操作流程

1. 动力传输路径
压缩空气→换向阀→叶片式马达→双级齿轮减速→主轴旋转→进给机构推进→完成钻孔。

2. 标准作业步骤

• 固定工件：钢轨钉固于枕木，钻眼处加装短轨支顶。

• 定位校准：激光模块对准孔位，旋转进给手柄预紧。

• 启动钻孔：低气压（0.4MPa）开眼，待钻入2-3mm后增压至0.6MPa。

• 收尾操作：距穿透5mm时降压至0.4MPa，慢速完成钻孔。

五、应用场景与效益

1. 煤矿轨道铺设

• 效率提升：单孔作业时间≤2分钟（手扳钻需10-15分钟）。

• 质量优化：钻孔垂直度≥99%，减少轨道连接件磨损。

2. 金属加工领域

• 多功能扩展：更换夹头后可实现铰孔（H7精度）、攻丝（M6-M12）。

• 设备联动：配套泰安华纳锚杆测力计，形成“钻孔-检测”一体化流程。

3. 经济效益

• 成本节省：单班次（8小时）节省2人工，年降低人力成本约6万元。

• 安全收益：防爆设计通过MA认证，事故率降低90%。

六、维护保养指南

1. 日常保养

• 润滑：每班次作业后，向进气口滴入5滴10#机械油。

• 清洁：使用压缩空气吹扫叶片室，避免铁屑堆积。

2. 周期性维护

七、服务与支持

• 定制服务：提供防爆改装、激光定位模块加装、专用工具箱。

• 质保承诺：整机1年质保。
