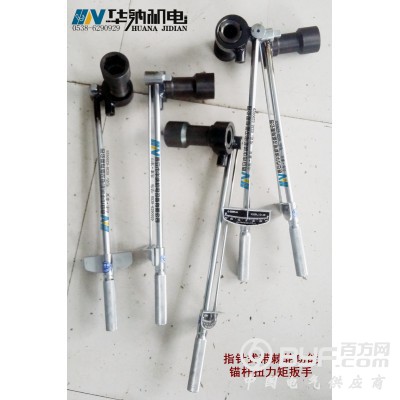

泰安华纳机电MC5指针式锚杆扭力矩扳手产品优化介绍

泰安华纳机电 MC5指针式锚杆扭力矩扳手产品优化介绍

一、产品概述

精准控扭 | 安全高效 | 煤矿专用
MC5指针式锚杆扭力矩扳手是泰安市华纳机电设备有限公司研发的专业级螺纹紧固件力矩控制工具，专为煤矿锚杆支护、建筑锚固等高精度扭矩场景设计。设备集成扭矩施加与实时显示功能，支持0-300N·m、0-500N·m、280-760N·m三档量程切换，适配13mm/19mm方榫规格，满足锚杆螺栓、螺母等紧固件的预紧力控制需求。

二、核心优势

1. 直读式精准控扭

• 内置高精度指针扭矩表，扭矩值实时显示，误差≤±1.5%，支持现场校准，确保锚杆预紧力符合MT/T 141-2005《煤矿锚杆支护技术规范》。

• 机械式阻尼结构：应力环变形量通过百分表放大，阻尼块锁定指针位置，外力消失后仍可读数，避免人为误差。

2. 双重模式设计

• 标准型：全金属机身，三档量程覆盖煤矿锚杆全扭矩范围，耐用性高，适合井下恶劣工况。

• 轻量化型：优化杠杆结构，重量减轻20%，便于高空或狭小空间作业。

3. 行业适配性

• 配套加长套筒头、锚杆安装连接套，兼容泰安华纳全系列锚杆支护设备（如锚杆测力计、拉力计、扭矩倍增器），形成完整检测解决方案。

三、技术参数

四、工作原理

1. 扭矩传递与放大

• 扭矩通过杠杆机构传递至扭力轴，应力环在径向压力下产生弹性变形，变形量与扭矩成正比。

• 齿轮副将微小变形量放大，驱动百分表指针偏转，直接显示实时扭矩值。

2. 阻尼锁定机制

• 阻尼块在弹簧力作用下压紧百分表尾柄，外力消失后指针保持静止，便于读数记录。

• 复位把手即可解除锁定，重复测量无需调零。

五、应用场景

1. 煤矿锚杆支护

• 锚杆预紧力检测：配合锚杆测力计，确保支护力达标。

• 锚索安装：通过扭矩倍增器实现高强度螺栓紧固。

2. 建筑锚固工程

• 地脚螺栓紧固：桥梁、高层建筑基础施工质量控制。

• 岩土锚固：边坡支护、隧道加固扭矩验证。

3. 工业检修

• 替代传统扭力扳手，用于模具、机械装配等高精度场景。

六、配套设备（泰安华纳锚杆支护系列）

• 检测类：锚杆测力计、拉力计、预应力检测仪

• 施工类：锚杆安装机、搅拌器、切断器

• 辅助类：扭矩倍增器、加长套筒头、矿用气扳机

七、操作注意事项

1. 选型匹配：根据锚杆规格选择对应扭矩范围及方榫尺寸。

2. 定期校准：每6个月使用标准扭矩校验仪进行精度复核。

3. 安全限值：严禁超过扭矩（760N·m），防止工具或锚杆失效。

4. 维护保养：使用后清洁油污，涂抹防锈油，存放于干燥环境。

八、服务支持

• 定制服务：提供非标扭矩范围、特殊接口定制。

• 支持：免费技术，颁发操作认证证书。

• 质保承诺：整机1年质保。
