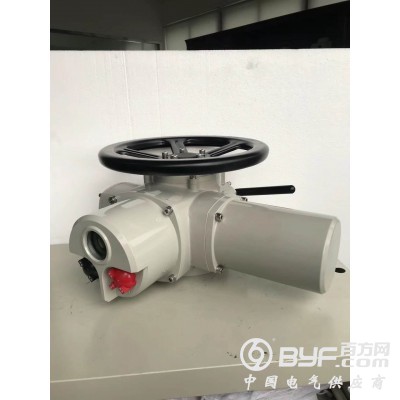

Z5-18 多回转阀门电动装置 电动执行机构

Z5-18 多回转阀门电动装置 电动执行机构
品      牌: 扬州 瑞浦
单      价: 1088.00元/台面议
最小起订: 1 台
发货期限: 自买家付款之日起 3起 天内发货
所  在 地: 江苏省 扬州
供货总量: 999 台
有效期至: 长期有效
联系我时,请提及在百方网看到,会有优惠。

公司基本资料信息

您还没有登录,请登录后查看联系方式
免费注册为会员后,您可以...
发布供求信息 推广企业产品
建立企业商铺 在线洽谈生意
还不是会员,立即免费注册
产品详细说明
 多回转门电动装置,简称为乙型电装,是阀门实现开启、关闭或调节控制的驱动设备。Z型电装适用于闸、截止阀、隔膜阀、柱塞阀、节流阀、水闸门等。可用于明杆阀,也可用于暗杆。

本系列电装具有功能全、性能可靠、控制系统先进、体积小、重量轻、使用维护方便等特点。可对门实行远控、集控和自动控制。广泛用于电力、治金、石油、化工、造纸、污水处理等行业。

本产品的性能符合JB8528-1997《普通型阅门电动装置技术条件》的规定。隔爆型的性能符合GB3836.1-2000《爆za性气体环境用用电气设备第1部分:通用要求》,GB3836.2-2000《爆za性气体环境用电气设备第2部分:隔爆型“d”》及JBT8529-1997《隔爆型阀门电动装置技术条件》的规定。

多回转电动装置按防护类型分:有户外型和隔爆型

按控制方式分:有常规型、整体型和整体调节型

按连接型式分:有转矩型、电站型和推力型


       王经理:15380329556(威信同步)QQ:
2177918426

网页报价不作定价是因为网页需要 图片因为拍摄环境与技术有限请你销售联系以实物为准。

工作环境和主要技术参数

1电源:常规,三相380V(50Hz)

特殊,三相60V、415V(5OHz、60Hz)

单相220V、110V(50Hz、60Hz)

2工作环境

2.1环境温度:-20~+60℃(特殊订货一40~+80℃)。

2.2相对湿度:≤95%(25℃时)。

2.3防护类型:户外型用于无易燃、易爆和无腐蚀性介质的场所。隔爆型产品有d1和dBT4两种,dI适用于煤矿非采掘工作面;dIBT4用于工厂,适用于环境为ⅡA、ⅡB级T1-T4组的爆za性气体混合物。

2.4防护等级:IP55(特殊订货IP65、IP67)。

3工作制:短短时10分钟(特特殊订货30分钟)。

外形及连接尺寸(请致电索取)

1电动机:户外型采用YDF型,隔爆型采用YBDF型阀门专用三相异步电动机。

2减速机构:由一对直齿轮和蜗轮副两级传动组成。电动机的动力经减速机构传递给输出轴。

3力矩控制机构:当输出轴上受到一定转矩后,蜗杆除旋转外还产生轴向位移,带动曲拐,曲拐直接(或通过撞块)带动支架产生角位移。当输出轴上的转矩增大到整定转矩时,则支架产生的位移量使微动开关动作,从而切断电机电源,电动机停转。以此实现对电动装置输出转矩的控制,达到保护电动阀门的目的。

4行程控制机构

采用十进制计数器原理,又称为计数器,控制精度高,其工作原理为:由减速箱内的一对大小伞齿轮带动中传小齿轮,再带动行程控制机构工作。如果行程控制器按阀门开、关的位置已调整好,当控制器随输出轴转动到预先调整好的位置(圈数)时,则凸轮将转动90°,迫使微动开关动作,切断电动机电源,电动机停转,从而实现对电动装置行程(转圈数)的控制。

5开度指示机构:输入齿轮由计数器个位齿轮带动,经减速后,指示盘随阀门的开关过程同时转动,以指示阀门的开关量,电位器轴和指示盘同步转动,供远传开度指示用。移动转圈数调整齿轮可以改变转圈数。开度指示机构内设一微动开关和凸轮,当电动装置运转时,旋转凸轮周期性地使微动开关动作,其频率为输出轴转动一圈动作一次或二次,可供闪光信号等使用。

6电动切换机构:为半自动切换,手动时需扳动手柄切换,手动状态转变为电动时则自动运行。它由手柄、切换件、直立杆、离合器、压簧等组成。需手轮操作时,将手柄向手动方向推动,切换件使离合器抬高,并压迫压簧。当手柄推到一定位置时,离合器即脱离蜗轮而与手轮啮合,同时直立杆在扭簧作用下直立于蜗轮端面,支撑住离合器不致下落,切换完成即可放开手柄,使用手轮进行操作。而需电动操作时,电动机将带动蜗轮转动,支承于蜗轮端面的直立杆即倒下,在压簧作用下离合器迅速向蜗轮方向移动,并与蜗轮啮合,同时与手轮脱开,自动实现手动到电动状态的转换。

注意:1.电动运行时切勿扳动切换手柄!

         2.切换时按箭头方向推(或拉)动手柄,若推不到位时应边转动手轮边推动手柄!

7整体型和整体调节型电气部分结构

7.1整体型:控制系统与电动装置集合于一体称为整体型电动装置,其电气部分主要由整体型模块、开度表(或数显)、旋钮装置、接触器等组成,见图10。电气元件安装在一块可翻转的板上以便对力矩控制机构、行程控制机构、开度指示机构进行调整。旋钮装置上有两个旋钮盒,其中个为方式钮旋钮(红色),另一个为操作旋钮(黑色),依靠电气壳上,突出箭头指示操作方式,操作旋钮顺时针旋至箭头处为开阀,逆时针为关阅。

7.2整体调节型:在整体型基础上引人调节模块即形成整体调节型电动装置,其电气部分由调节模块、旋钮装置、开度表(或数显)、接触器等组成,可接收和输出4-20mA标准信号。



多回转电动执行器



型号规格和主要性能数见表

型号规格

公称转矩

(N·m)



公称推力

(KN)

大杆

直径(mm)

大转圈

数(圈)

手动

速比

输出转速

r/min

电机功率

(KW)

参考重量

(Kg)



Z5

50

20

28

60

1:1

12

0.12

28

Z10

100

40

28

60

1:1

24/36

0.25/0.37

45

Z15

150

24/36

0.37/0.55

50

Z20

200

100

40

60

1:1

18/24

0.37/0.55

55

Z30

300

18/24

0.55/0.75

58

Z45

450

150

48

120

1:1

(20:1)

24/36

1.1/1.5

110

Z60

600

24/36

1.5/2.2

120

Z90

900

200

60

120

1:1

(25:1)

24/36

2.2/3

139

Z120

1200

24/36

3/4

142

Z180

1800

325

70

150

22 5:1

18/24

4/5

250

Z250

2500

18/24

5/7.5

255

Z350

3500

700

80

150

20:1

18/24

7.5/10

330

Z500

5000

18/24

10/15

350



订货须知

1.请按型号表示方法写明型号,开、关向所需转矩必须分别说明,若不说明则按本厂规定。
2.环境具有爆炸性气体必须说明,并必须符合本说明书中防爆标志的规定。
3.请写明连接尺寸标准,阀杆直径及伸出长度,若连接尺寸与本说明书不符,可与本厂协商解决。
4.手轮顺时针旋转为关阀,如与此相反必须说明。
5.推力型的阀杆螺母螺纹一般由用户加工,本厂只加工一预制孔。若需本厂加工,请提供螺纹的尺寸。
6.本厂还可按用户要求,提供其他转速的电动装置
