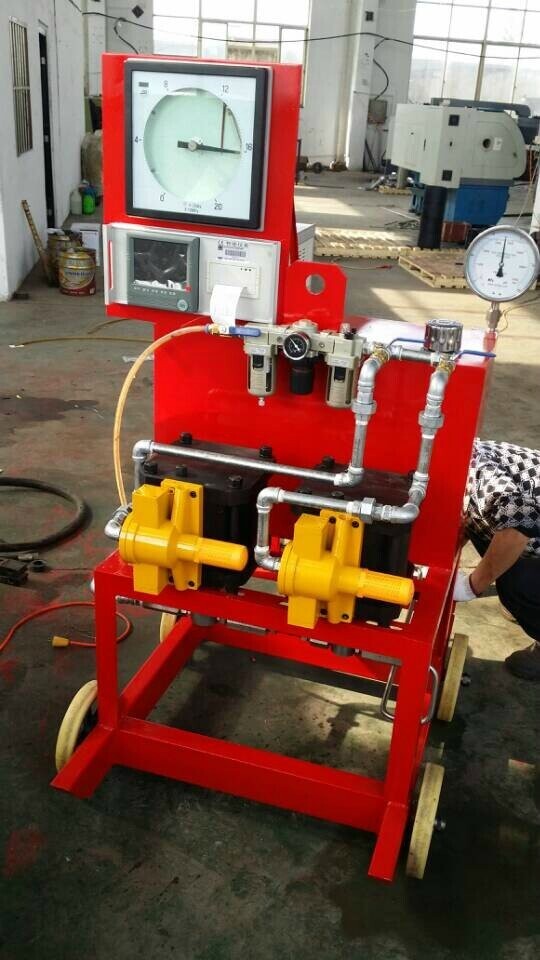

QY140-J气动试压泵，超高压气动试压泵

QY140-J气动试压泵，超高压气动试压泵基本配置
型号：QY140-J
额定压力：140 MPa
气源压力：0.69-1.0 MPa
适应温度：0-50℃
压力比值： 1：51（低端）;1:236(高端)       重量：215kg

2、气动试压泵为双连气动压力泵，由低端压力泵和高端压力泵组成，
低端压力泵比值为1：51，高端压力泵比值为1：236。
3、试压泵装置配备手推装置，底部有轮子。
4、试压泵装置配备的小车能满足沙石路面。
5、气动试压泵为移动式结构，在工作状态应有固定及平衡装置，能满足运输的需要。
6、各压力泵有独立的控制开关，运行工作速度方便可调，且能够完全切断压力泵的工作气源。低端压力泵独立工作时，可通过高端压力泵的通路输出压力，各压力泵输出端均设有单向阀，各输出口装有截止阀，防止压力回返。高压管路中的单向阀及截止阀应能方便更换。
7、气动压力泵气源出入端应装有带减压阀的分水滤气器及油雾器，规格应与气动压力泵匹配。进水口设有水路过滤器，且能方便更换、清洗。
8、气动试压泵压力系统应有压力表及压力传感器，压力表额定压力为160MPa为内MPa外PSI，压力传感器额定压力为160MPa。封闭压力输出口，压力表及压力传感器可进行压力相互校对。
9、气动试压泵设有无纸记录仪的工作安放位置，记录仪与压力传感器的接口相互匹配，连接方便可靠。
10、气动试压泵排量：气动试压泵调压阀输出气压为0.7MPa时，低端压力泵（1：51）单泵工作时空载排量为12.7-15L/min左右，2.8MPa负载排量为10.85L/min左右.
11、气动试压泵设有备用水箱，进出水口应与水源接口连接。

重要注意事项：
打印记录仪电源为AC220V/50Hz，使用时注意接驳地线，以保证人身安全。
打印记录仪只能在非防爆环境或非防爆时间内使用。
设备的使用条件：
1、设备可在需方不必增加其它设施的情况下可正常安装使用。
2、机动时间：7.5小时×3班/天×250天/年=5625小时/年
3、环境温度：5℃~42℃
4、试验介质：常温水或浓度较低的油（温度低于0℃时，试压介质应添加适量的防冻液）
5、设计耐压：140MPa
6、测试温度：常温
7、本气动试压泵采用150MPa精度为FS 0.1%的压力传感器，
本气动试压泵采用1.6级耐震压力表量程为160MPa。
8、气源压力：0.69-1.2 MPa。
10、海拔高度：≤1500米；
11、相对空气湿度要求：≤70-90%；
高压截止阀为锥形阀针，关闭力不能大于18N?m。在升压过程，截止阀如有渗漏，正确的操作应是卸压后再重新关闭。避免用力过大而至损坏阀芯，缩短该阀使用寿命。
