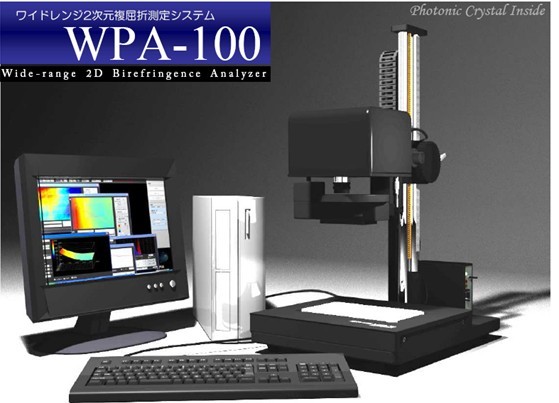

定量双折射应力仪WPA-100

通过此装置可检测出0-1000nm 之间的应力值 ● WPA-100的主要性能 WPA-View通过简单的点击，就可以判定出应力的分布状况 1. 应力图像的分布 应力竖轴方向等大范围内的应力分布， 可以通过图像来保存 2. 应力的表格显示 任意两点之间的双折射的图像分布， 可以通过表格形式进行保存 3. 范围分析 任意四角或者圆形区域内的应力分布直方图 可以进行显示并保存。 4. 3次元表格显示 通过立体图像显示，让图像更直观具体。 测定原理 光通过具有双折射的透明物体时，偏光状态会发生改变（光弹性原理）。相反，通过光透过物体前后偏光状态的比较，可以对物体的双折射进行分析。 利用photonic结晶和薄膜组成的偏光检测仪器可以捕捉到偏光信息。加之利用了专用的计算、图像处理软件，让应力分布状况能定量化、数据化和可视化 装置的参数 WPA-100 WPA-100-L ●测定 测定范围 0-1000nm以上 最大视野范围 100*136mm 230*300mm 反复测量精度 ±0.5nm以下 ●装置 偏光图像像素 384*288pixels 测定波长 标准构成：523nm.543nm.575nm ●包装 尺寸 310*487*725mm 430*566*977mm 重量 20kg 26kg ●其他 界面 GigE(相机信号)、RS232C(motor调节) 电源、电流 AC100-240V 50/60Hz /~6.0A 软件 WPA-View1.0 其他附件 台式电脑、检测仪器、标准镜片、使用说明书、软件CD
