品牌:福建力得
测温范围:-30℃~240℃
工作电压:AC220V（常规）或DC24V或DC110V
精度等级:1级
起订:1件
供应:1000件
发货:3天内

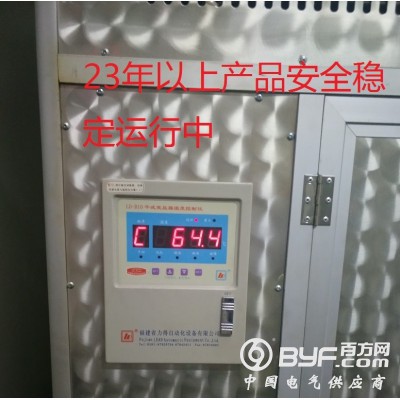

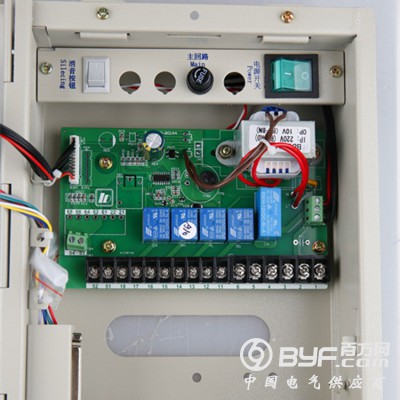

LD-B10-A220系列福建省力得自动化设备有限公司干变温控器
一、概述：
LD-B10-A220系列干式变压器温度控制器(简称温控器)，该温控仪专为干式变压器安全运行设计的一种智能温度控制器。LD-B10温控器采用单片机技术，利用预埋在干式变压器三相绕组中的三只铂热电阻来检测及显示变压器绕组的温升，LD-B10-A380能够自动启停冷却风机对绕组进行强迫风冷，避免或减少变压器因温度过高而引发的故障，并能控制超温报警及超温跳闸输出，以保证变压器运行在安全状态，从而延长变压器工作寿命。
福建企业通过的认证标准：ISO9001：2008国际质量管理体系认证 力得温控器产品的生产和试验标准 JB/T7631-2005《变压器用电子温控器》 IEC61000-4：2002 国际标准 GB/T17626-2008《电磁兼容试验和测量技术》标准
二、技术指标：
1、测量范围：-30.0℃～240.0℃
2、精度等级：1级 ( 温控器0.5级，传感器B级 ) 分 辨 力：0.1℃
3、使用条件：环境温度：-20℃～+55℃ 环境湿度：< 90%(25℃)
工作电压：AC 220V(+10%，-15%) 或AC/DC 220V(+10%，-15%) 或DC 24V(+10%，-15%)订货时说明工作电压大小，否则以AC220V为准
工作频率：( 50Hz / 60Hz )±2Hz
4、温控器功耗：≤8W
5、继电器触点容量：风机触点容量 10A/250VAC控制输出容量 5A/250VAC；5A/30VDC(阻性)
6、Pt100传感器：三线制，探头尺寸Φ3mmX30mm 或 Φ4mmX40mm
7、防护等级：IP40；面板防护等级：IP54
三、产品选型：
型 号 | 功 能 |
LD-B10-A220D/A380D型(常规型) | 三相巡回测量；三相巡回显示/显示及两种功能相互切换；输入开路及故障自检显示并输出；冷却风机自动启停输出；超温报警显示并输出；超温跳闸显示并输出；风机手动/自动控制两种状态显示、输出及相互切换；各通道显示值数字补偿；“黑匣子”功能；风机定时启停控制功能；输出状态检测。 |
LD-B10-A220E/A380E型 | 同D型，增加三路独立的4~20mA模拟电流输出。 |
LD-B10-A220F/A380F型 | 同D型，增加RS-485串行通讯功能。 |
LD-B10-A220G/A380G型 | 同D型，增加一路机房环境温度测量与控制。 |
LD-B10-A220I/A380I型 | 同D型，增加一路变压器铁心温度测量与报警。 |
注：
1、型号A220表示外接单相风机，型号A380表示外接三相风机。
2、若用户对温控器有其它特殊的技术要求，请在订货时加以说明。
四、外形及安装尺寸：
外形尺寸：260mm x 200mm x 90mm (高x宽x深)
嵌入开孔尺寸：230+1mm x 180+1mm (高x宽)
固定孔尺寸：245mm x 100mm (高x宽)
