品牌:上海有恒
品牌:上海有恒
型号:UHMF系列
参数:见详情页
起订:1台
供应:9999台
发货:3天内
热式气体质量流量计是利用热传导原理测量气体质量流量的仪表。该仪表的传感器由两个基准级热电阻(铂RTD)组成。一个是质量速度传感器T1，一个是测量气体温度变化的温度传感器T2。当这两个RTD置于被测气体中时，其中传感器T1被加热到气体温度以上的一个恒定的温差，另一个传感器T2用于感应被测气体温度。随着气体质量流速的增加，气流带走更多热量,传感器T1的温度下降，要维持T1、T2恒定的温度差，T1的加热功率就要增大。根据热效应的金氏定律,加热功率P、温度差△T（T1-T2）与质量流量Q有确定的数学关系式。P/△T=K1 K2 f(Q)K3 ——K1、K2、K3是与气体物理性质有关的常数。
热式气体质量流量计具有如下技术优势：
1、真正的质量流量计，对气体流量测量无需温度和压力补偿，测量方便、准确。可得到气
体的质量流量或者标准体积流量。
2、宽量程比，可测量流速高至 100Nm/s 低至 0.1Nm/s 的气体，可以用于气体检漏。
3、抗震性能好使用寿命长。传感器无活动部件和压力传感部件，不受震动对测量精度的影响。 Ø
4、安装维修简便。在现场条件允许的情况下，可以实现不停产安装和维护。（需要特殊定制）
5、数字化设计。整体数字化电路测量，测量准确、维修方便。
6、采用 RS-485 通讯，或 HART 通讯，可以实现工厂自动化、集成化。
UHMF型热式气体质量流量计的技术参数
性能 | 技术参数 |
测量介质 | 各种气体（乙炔除外） |
管径范围 | DN15-4000mm |
流速范围 | 0.1-100m/s |
准确度 | ±1.5-2.5% |
工作温度 | 传感器：-40~200℃ 转换器：-20~45℃ |
工作压力 | 插入式 介质压力≤1.6MPa 管段式 介质压力≤4.0MPa 特殊压力可定制 |
供电电源 | 一体式DC24V或者AC220V≤18W 分体式AC220V≤19W |
响应速度 | 1S |
输出信号 | 4-20mA输出（光电隔离，大负载500Ω）、脉冲、RS-485（光电隔离）、HART协议 |
报警 | 1-2路继电器常开触点、10A/220V/AC、5A/30V/DC |

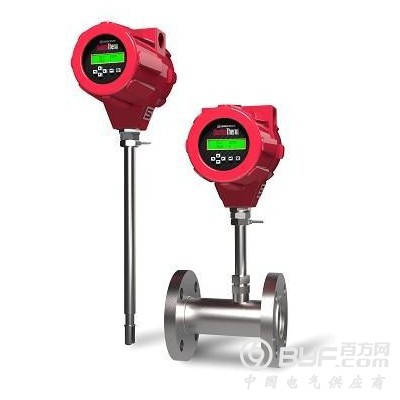

结构形式 | 插入式和管道式 |
供货类型 | 分体型和一体型 |
管道材质 | 不锈钢、碳钢、塑料等 |
现场显示 | 四行汉字液晶显示 |
显示内容 | 质量流量、标准体积流量 流速、瞬时流量和累积流量 |
防护等级 | IP65 |
传感器材质 | 不锈钢（316L） |
