品牌:新大新科技
电流/电压：:0.2级
工作电源:AC220V/5OHZ
规格:96mm*96mm
起订:1件
供应:500件
发货:7天内
郑州新大新科技有限公司注册成立于2013年，是一家专注于电力计量、电力自动化领域的集研发、设计、生产、销售和服务的高科技企业。新大新始终围绕电力、工业和建筑等领域的客户对智能用电的需求，坚持自主创新，研制了丰富齐全的智能供配电产品：多功能电力仪表、智能数显仪表、微机保护测控装置、开关柜智能操控装置、电力变送器、电力自动化监控系统等。广泛应用于电力系统、市政工程、智能建筑、石油化工、金属治炼、炭、交通运输、纺织、电力计量等行业，产品以精确、可靠、美观深得广大客户好评。

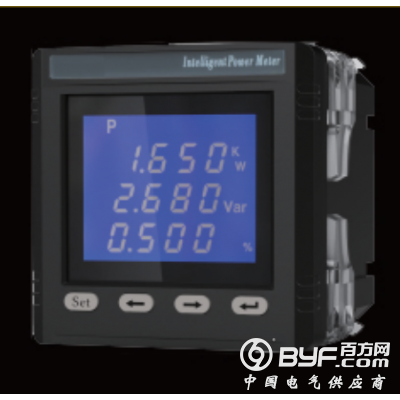

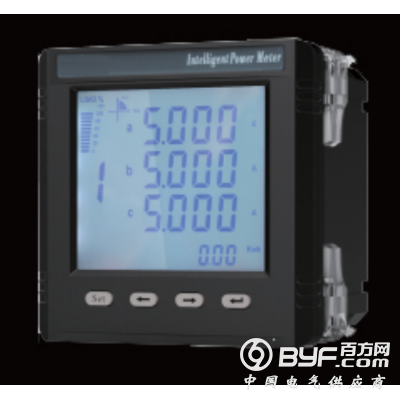

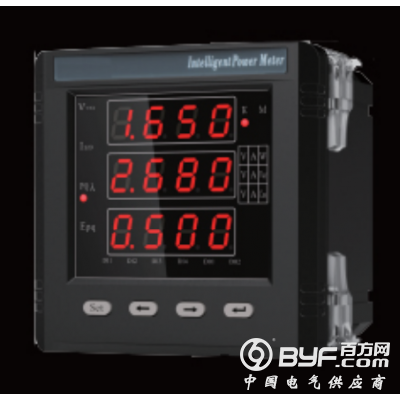

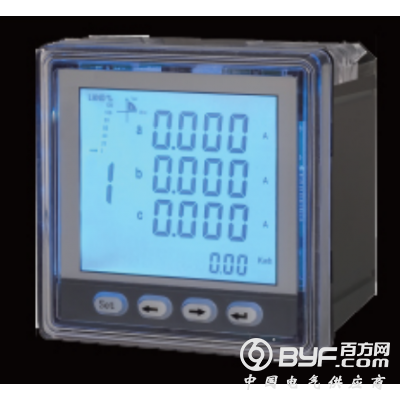

新推出的PM系列数字式智能电力仪表，集电量遥测、遥控、遥信、变送器等功能于一体，采用基于真实有效值的测量算法，能对高度非线性负荷做准确的测量，可以取代大量的常规模拟仪表，变送器等，独立应用在仪表控制盘、开关柜、UPS系统等场合，为用户节省大量投资和使用空间。并且具有高精度电力参数实时测量、谐波测量、有功无功电能计量、分时电能计量、电力品质分析等功能，并配置有丰富的输入输出接口用于现场设备状态的检测与控制，还集成了RS-485工业通讯接口，可与各种智能配电系统和能源管理系统集成交换数据，共享丰富的电力参数。

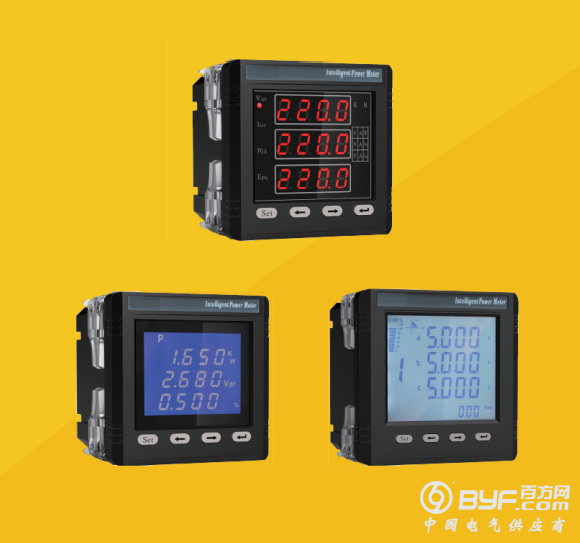

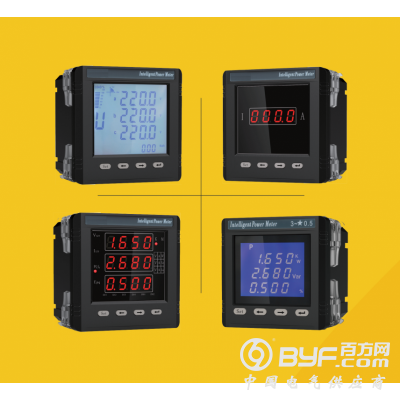

PM系列数字式智能电力仪表能测量所有的常用电力参数，如三相电流、电压，有功、无功功率，电度等。由于该电力仪表还具备完善的通信联网功能，所以我们称之为网络电力仪表。仪表型号规格齐全，包括96型、80型、72型、42型四种常用尺寸，可广泛应用于电力系统、工矿企业、公用设施、智能大厦的电力监控场合。
PM96H/C、PM96H/C/4DI、PM96H/C/4D1/2DO、PM96H/C/3M、PM96H/F/C、PM96H/F/C/4DI、
PM96H/F/C/4D/2DO
PM96EY/C、PM96EY/C/4DI、PM96EY/C/2DO、PM96EY/C/4DI/2DO、PM96EY/C/3M、PM72EY/C、
PM72EY/C/2DI
PM96E/C、PM96E/C/4DI、PM96E/C/4DI/2DO、PM96E/C/3M、PM72E/C、PM72E/C/2DI
PM96-AI3、PM96-AI3/C、PM96-AI3/C/4DI、PM72-AI3/C、PM72-AI3/C/2DI
PM96-AV3、PM96-AV3/C、PM96-AV3/C/4DI、PM72-AV3、PM72-AV3/C、PM72-AV3C/2DI
PM96-AI、PM96-AI/C、PM96-AI/C/4DI、PM72-AI、PM72-AI/C、PM72-AI/C/2DI
订货时，请写明所需产品的型号，参数设置及功能模块配置等内容，避兔歧义导致调换货。
参数设置包含:电压变比、电流变比、接线方式
例1：
型号:PM96EY/C/4DI/2DO
工作电源:AC220V/5OHZ
预设参数:三相四线电压220V，600/5A
功能模块:4路开关量输入、2路开关量输出(脉冲方式)
例2：
型号:PM96 H/FI/C/4D
工作电源:AC220V/5OHZ
预设参数:三相三线电压0.1/10KV，200/5A
功能模块:波分析、复率功能、4路开关量输入(电平方式)
一、电能计量智能电力仪表
装置特点：
设计新颖，具有体积小、结构紧、模块化等特点
独特的抗干性能，彻底消除死机现象
分时计费功能，提供尖、峰、平、谷分时电度统计
嵌入式CPU，并辅以在线补偿技术
电气接线:适用于三相四线制对称或不对称以及三相三线制对称系统
电压、电流的2～15次谐波分析功能
最多可有4路开关量输入功能和2路继电器控制输出，扩展性强
在线存储技术，具有掉电不丢失特性
四按键与大屏液晶结合的简捷人机接口，操作友好
端子强弱电分开设计
面板式安装与独特而简便的卡式固定方式
型号命名：
测量精度
电压：0.2级
电流：0.2级
有功功率：0.5级
无功功率：0.5级
功率因数：0.5级
频率：+-0.02Hz级
有功电能：0.5S级或0.2S级
无功电能：1级或2级
信号输入
接线方式：三相四线、三相三线
额定电压：AC57.7V、AC100V、AC220V、AC380V
额定电流：AC1A、AC5A
过负载：电压:1.2倍(持续)，2倍/1秒(瞬时);
电流:1.2倍(持续)，10倍/5秒(瞬时)
功耗：电压:＜1VA/相，电流:＜0.4VA/相
阻抗电压：＞300KΩ，电流:＜20Mw
频率：45-65Hz
辅助电源
工作范围：AC/DC: 80-270V
功耗：<4VA
功能模块
通讯接口：支持1路RS-485通讯， Modbus-RTU协议
开关量输入：支持4路干节点输入
开关量输出：支持2路继电器输出，
容量:AC：250V/5A，DC：30V/5A
变送输出：支持3路模拟量输出:4～20mA
环境：
工作温度：-10°C~+55°C
存储温度：-25°C+75°C
相对湿度：＜93％，无腐蚀气体场所
海拔：<2500m
安全
绝缘电阻：＞100MΩ
交流耐压：AC 2KV
产品标准：
GB/T 22264.1-2008 安装式数字显示电测量仪表 第1部分：定义和通用要求
GB/T 22264.7-2008 安装式数字显示电测量仪表 第2部分：多功能仪表的特殊要求
GB/T 22264.8-2008 安装式数字显示电测量仪表 第1部分：推荐的试验方法
GB/T 17215.322-2008 交流电测量设备-特殊要求-第22部分：静止式有功电能表（0.2S级和0.5S级）
GB/T 17215.322-2008 交流电测量设备-特殊要求-第23部分：静止式无功电能表（2级和3级）
DL/T 614-2007 多功能电能表
