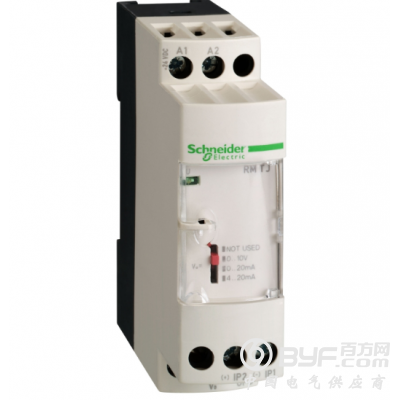

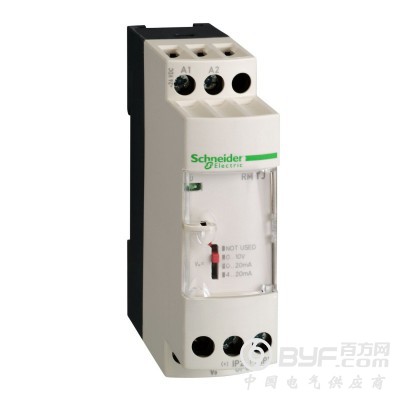

RMTJ40BD施耐德用于J型的热电偶变送器

热电偶转换器

热电偶 0...150 °C/32...302 °F 热电偶 J 符合 IEC 60584

电流 0...20 mA <= 500 Ω
电流 4...20 mA <= 500 Ω
电压 0...10 V >= 100 kOhm

-15...-11 V 当 没有输入或者输入接线断开
11...15 V 当 没有输入或者输入接线断开

-30…0 mA 当 没有输入或者输入接线断开

24 V 直流 +/- 20%, 无隔离

<= 60 mA 适用 电流输出

LED指示灯 (绿色)通电:

+/- 10 % 满量程 在…上 20 °C (10 V/m的电磁镇流器)
+/- 1 % 满量程 在…上 20 °C

全量程+/- 0.25 % 在…上 20 °C
全量程+/- 0.8 % 在…上 60 °C

200 ppm/°C

内置, 测量: 0和60 °C之间

2 x 1.5 mm²
1 x 2.5 mm²

0.6…1.1 N.m

CE

0.5 kV 在 1.2/50 µs 符合 IEC 61000-4-5

2 kV

通过螺钉固定 (安装底板)
卡入（安装） (35 mm DIN 导轨)

B10d = 45447
MTTFd = 49.2 years

0.12 kg

CSA
GL
UL

IP20 (端子排)
IP50 (外壳)

850 °C conforming to IEC 60695-2-1
850 °C 符合 UL

50 gn 适用 11 ms 符合 IEC 60068-2-27

5 gn (f= 10…100 Hz) 符合 IEC 60068-2-6

6 kV (触点) 符合 IEC 61000-4-2 级别 3
8 kV (空气中) 符合 IEC 61000-4-2 级别 3

1 kV 符合 IEC 61000-4-4 (输入-输出)
2 kV 符合 IEC 61000-4-4 (电源)

CISPR 11
CISPR22 1组- B等级

-40…85 °C

0…50 °C 并排安装
0…60 °C 2 cm间距

2 conforming to IEC 60664-1

0.270 dm

0.820 dm

0.850 dm
