品牌:svⅡ-K90
设备尺寸:1300*1450*1660mm
设备重量:1500kg
起订:1台
供应:100台
发货:30天内
国内首创、行业领先的全自动钢网检测设备，此款设备可以快速解决开钢网问题及钢网清洗問題，改善清洗工艺；建立钢网管控标准，完善生产管理体系；替代人工检测，减少人工成本，提高产品品质；并从源头上解决多锡、少锡、连焊等印刷问题。

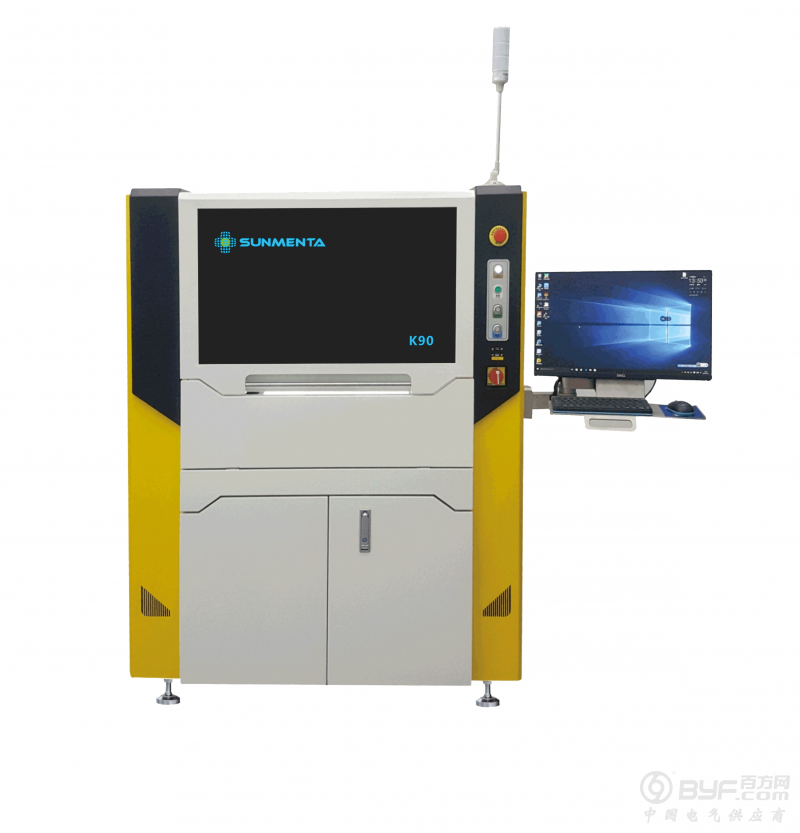

SMT专用自动光学检测仪，SUNMENTA钢网检查机技术参数（SVII-K90）
|
检测规格 |
|
|
检测用途 |
首次检测或清洗后检测 |
|
测量项目 |
开孔面积、位置、偏移、尺寸大小、异物、毛刺、堵孔、少孔、多孔、张力、厚度、刮刀检测 |
|
测量时间 |
1.5分（230×150mm标准） |
|
检测性能 |
|
|
开口部面积测量精度 |
Gage R&R﹤5.0%(实际测量是GR&R﹤1-2%以下 |
|
开口部位置测量精度 |
±5μm |
|
传动机构 |
重复性±3μm 伺服系统（分辨率：0.5μm） |
|
光学 |
|
|
相机 |
500万或者1200万或者1800万 |
|
镜头 |
定制双远心镜头 |
|
照明 |
特殊白色光源 |
|
分辨率 |
默认8μm,可定制 |
|
FOV |
20.5mm×15.6mm（可选） |
|
钢网 |
|
|
网框尺寸 |
(836*936）mm （300*300）mm 最小 |
|
程序方法 |
|
|
Gerber file |
RS-247X格式（Gerber data teaching) |
|
软件 |
|
|
SPC |
Histogram,Xbar-R Chart,Xbar-S Chart,Cp&Cpk,%Gage Repeatability Data,SPI Daily/Weekly/Monthly Reports |
|
远程维护 |
TeamViewer软件 |
|
离线编程 |
离线编程查看 |
|
计算机 |
|
|
品牌 |
工控机或工作站 |
|
系统 |
Windoes7 专业版64位 |
|
其他 |
|
|
电源要求 |
220V,50/60HZ,功耗：3000W |
|
设备尺寸 |
1300*1450*1660mm（长*宽*高）不含三色灯 |
|
气源 |
0.4Mpa-0.6Mpa |
|
设备重量 |
1500KG |
