品牌:晴豪电气
额定电压:40.5KV
额定电流:630A
额定频率:50HZ
起订:1台
供应:1000台
发货:2天内

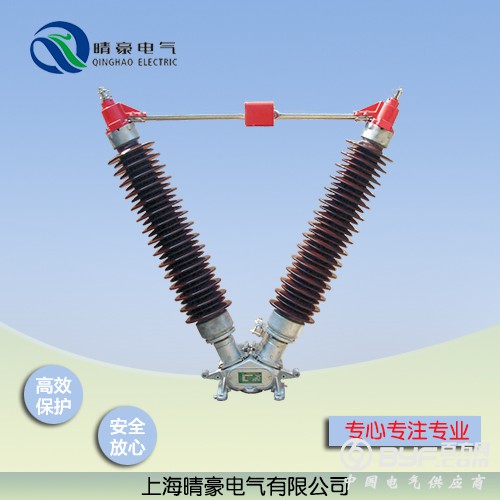

GW5-40.5型隔离开关是供高压线路在无载流情况下，进行切换线路以及对被检修的电气设备进行电气隔离的三极户外高压电器,产品性能满足GB1985《交流高压隔离开关和接地开关》及IEC-129（1984）标准要求。该型隔离开关为双柱式V型结构,自清洗效果好,防湿闪能力强,底座安装占地小,可正装,侧装,倒装.
特点
1、改进了轴承转盘结构，使轴承座实现了防水功能。且配有注油孔、调整螺钉，开关的整体性强且维护更加简单、方便。
2、导电杆与触头之间、导电杆与触指座之间均采用铜焊工艺，另外触指与触指座之间加装软连接，使产品的主回路电阻比采用螺钉连接的大幅减小，从而减少触头在运行中的发热问题。接地导杆采用导电性能优良的铝合金，触头部分采用紫铜件，导电杆与底座连接处及接地触指座之间均加装软连接，因此接地回路的接地可靠性大大的增强。
3、主导电外露部分均采用紫铜镀银的表面处理工艺，镀银处理，表面光洁、美观、抗腐蚀能力强、持久耐用。
4、改进轴与孔配合方式：铁与铜配合改为铜与铜配合或不锈钢与铜配合，解决了在户外长期使用出现的锈死现象。外露标准件采用不锈钢;金属件采用热镀锌处理，开关的耐腐蚀能力更强。
5、大量采用精铸件替代焊接件，减少焊接不牢等安全性问题。
5kV成套隔离开关由GW9-隔离开关本体、CSⅡ、CS17或CS8-6D型人力操动机构、传动附件等组成，也可配用CJ6型等电动机构。110kV成套隔离开关由GW9-126（D）（W）型隔离开关本体、CS14G人力操动机构、传动附件等组成，也可配用CJ6型等电动机构。
2） 该隔离开关属双柱水平开启式隔离开关。制成单极型式，当三极同步使用时，极间用连接杆连接起来。各单级都由基座、支柱绝缘子、出线座及触头等部分组成，两支柱绝缘瓷瓶相互平行地安装在基座两端地轴承上，且与基座垂直。主导电部分分别安装在两支柱绝缘瓷瓶上方，随支柱绝缘瓷瓶作约90°转动。
3）隔离开关的每个轴承座内装有轴装配，两轴装配间通过连扳、调节螺杆等连接传动。
4）出线座中的紫铜编织带软连接分别紧固在导电杆和接线板上，接线板供用户连接路之用。
5）中间触头部分的触指称为装配，采用外压式或自力型触指，其形式为转入式，以减少分、合闸时触头与触指间的磨损，提高使用寿命。
6）隔离开关附有接地开关时，主导电回路与接地开关的联锁用基座上的扇形板与弧形板保证，在 主导电回路合闸时，接地开关不可合闸，接地开关合闸时，主导电回路不可合闸。配用CS8-6D或CS17-Ⅱ型时隔离开关与接地开关联锁由机构上的连锁板实现。
产品特点
1）隔离开关采用双柱中开、触头转入式结构，具有自动清洁触头的能力，提高了接触可靠性；
2）触指采用高强度、高导电率、高弹性的新型材料制造。依靠触指自身的弹力夹紧触头，避免了目前因弹簧锈蚀、发热退火而引起的触头夹紧力降低，接触电阻增加，触头发热家具的恶性循环；029-89114648
3）隔离开关转动部分按免维护的要求设计。转动座设计成密封结构，水汽、尘埃、有害气体无法进入。使轴承、二硫化钼锂基锂基润滑脂永远工作在良好的环境中，轴承永不生锈、润滑脂无法柳市，永不干涸，使隔离开关长期运行后的操作力距不会增加。采用不锈钢轴销与无油自润滑轴承相配合结构；钢制件采用热镀锌，确保隔离开关操作灵活、轻便、可靠、永不锈蚀。
