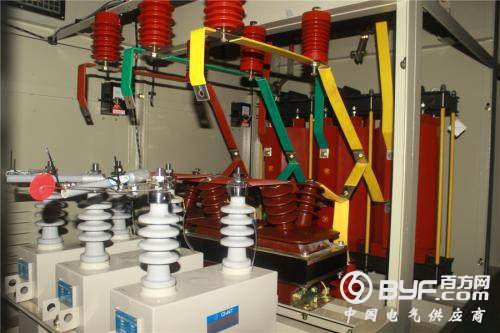

高压电容补偿柜的工作原理

电容补偿装置工作时由控制器实时监测系统电压及无功功率的变化。当系统电压低于供电标准或无功功率达到所设定电容器组投切门限时，控制器给出投切指令。由过零电路迅速检测晶闸管两端电压(即电容器和系统之间的电压差)，当两端电压为零时触发晶闸管，电容器组实现无涌流投入或无涌流切除。

1.该进线电抗器[1]为三相，均为铁芯干式。

2.铁芯采用优质低损耗进口冷轧硅钢片，气隙采用环氧层压玻璃布板作间隔，以保证电抗器气隙在运行过程中不发生变化。 　　

3.线圈采用H级漆包扁铜线绕制，排列紧密且均匀，外表不包绝缘层，且有**的美感且有较好的散热性能。 　　

4.进线电抗器的线圈和铁芯组装成一体后经过预烘→真空浸漆→热烘固化这一工艺流程，采用H级浸渍漆，使电抗器的线圈和铁芯牢固地结合在一起，不但大大减小了运行时的噪音，而且具有极高的耐热等级，可确保电抗器在高温下亦能安全地无噪音地运行。 　

5.进线电抗器芯柱部分紧固件采用无磁性材料，减少运行时的涡流发热现象。 　　

6.外露部件均采取了防腐蚀处理，引出端子采用镀锡铜管端子
