品牌:换鑫通信
直插盘:2000*800*400
子框式:2200*800*400
三网合一:2000*800*300
起订:1台
供应:99999台
发货:3天内

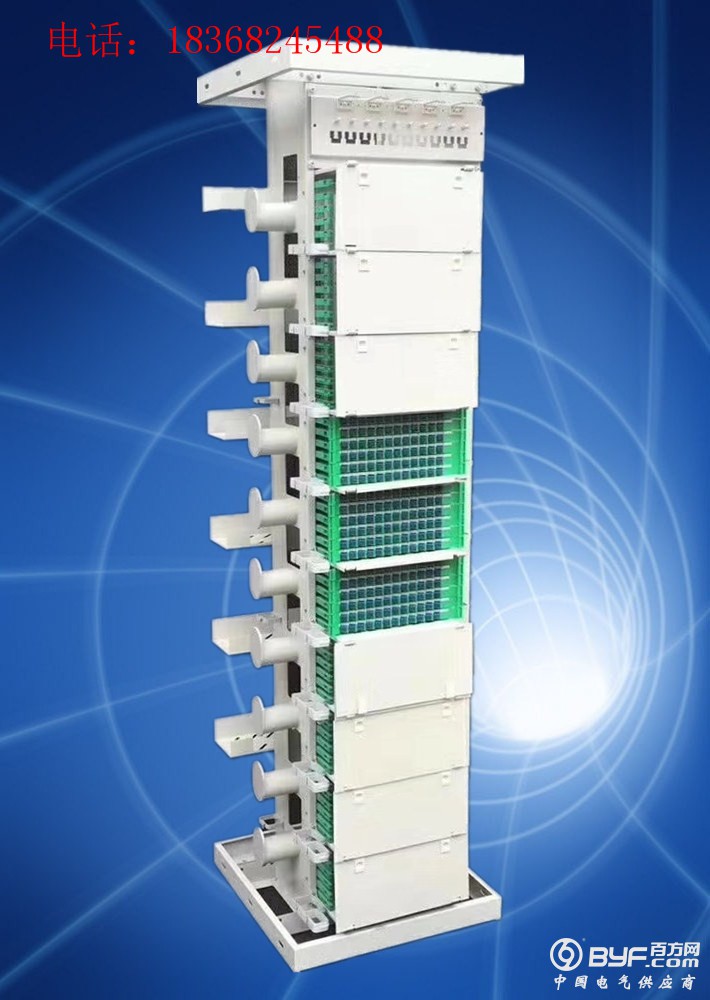

，光GPX311-A5型光纤配线架结构形式为敞开式，采用双面操作。正面为线路侧，用于室外光缆的固定、开剥、熔接与终端；背面为设备侧，用于成端分支型设备互联光缆设备跳纤。架体左侧固定光缆，右侧存储跳纤。
三、 订购指南
|
名称 |
型号 |
规格（高*宽*深） |
容量 |
备注 |
|
光纤配线架 |
GPX311-A5(20) |
2000*720*600 |
480芯 |
户内、落地安装 |
|
光纤配线架 |
GPX311-A5(22) |
2200*720*600 |
576芯 |
户内、落地安装 |
|
光纤配线架 |
GPX311-A5(26) |
2600*720*600 |
672芯 |
户内、落地安装 |
一：室外光缆的引入
设备的正面，设计为外线缆侧。在机架的顶部，配有多层光缆引入固定板。外线光缆首先引入到光缆固定板上，进行固定，接地保护。开剥后的光缆，顺着机架左边的线环引入到下面各层熔配一体化塑料托盘中，并与托盘中的尾纤进行熔接，每六块十二芯托盘为一单元体，每一个单元体为七十二芯，并可选配有机框，标识门板。见图1
图1 外线缆的引入
二：设备缆的引入
设备的背面，设计为设备线缆侧。设备引入过来的室内黄色缆或单芯纤从机架顶部的左侧中间部位引入并捆扎，引入过来的室内黄缆或单芯纤到各层翻转单元板前均须开剥，开剥后的纤，再引入到翻转单元板的背后与适配器相接。翻转单元板可以向前翻转110°度，方便设备来的纤的连接。每块翻转单元板计96芯，可以安装FC适配器，SC适配器，LC适配器等。见图2；
三：跳纤规范
