品牌:佐观
螺纹规格:1/2NPT
材质:不锈钢
产品标准:GB3836.1
起订:1个
供应:123213个
发货:3天内
电缆格兰头规格表 格兰头专用扳手

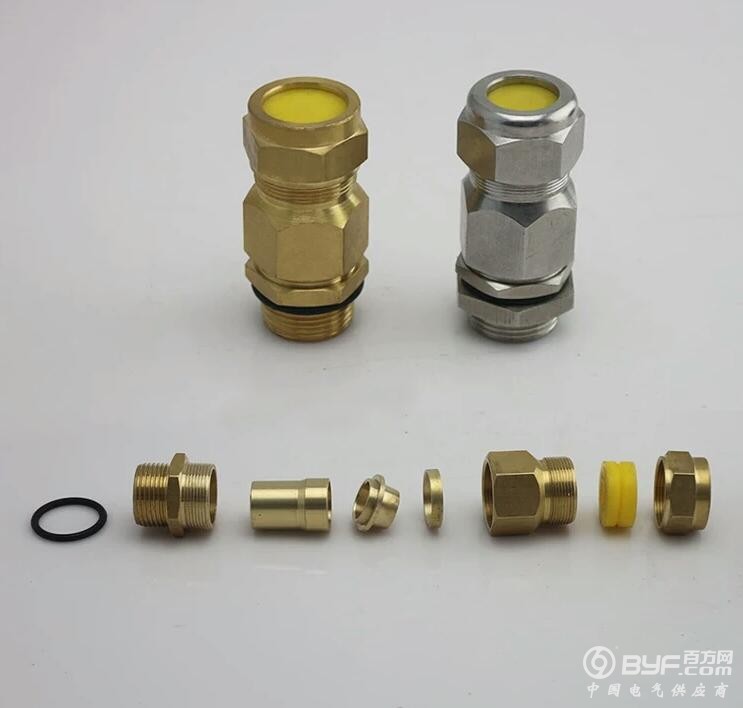

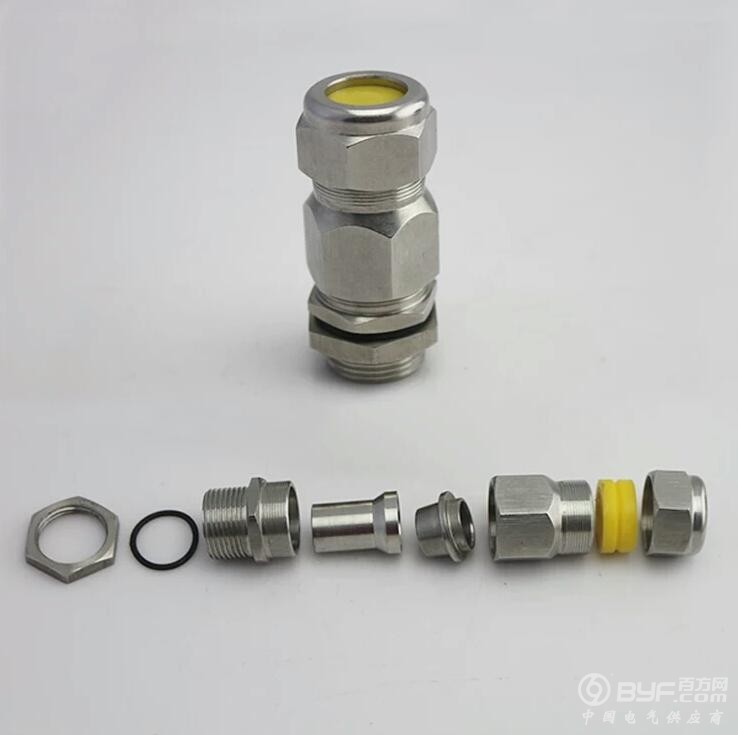

格兰头（cable gland）特性: 采用优质304钢材制作而成的隔离型防爆产品，其特殊夹紧爪与夹紧圈之设计，夹紧电缆范围大，抗拉力特强，可
防水、防尘、抗盐、耐弱酸、酒精、油、油脂及一般溶剂
螺牙规格:公制牙M、德制牙ＰＧ、英制牙Ｇ及美制牙NPT产品材质:A.C.F 部份用304钢材制作而成，E 部份以 UL 认可之尼
龙PA66 制成( 防 火等級 UL 94V-2 )B 及 D 部份采用硅胶制成
上海佐观电气有限公司，专业ZG品牌不锈钢防水接头，不锈钢防水接头，尼龙电缆固定头，铠装防爆格兰头生产商，专注研发与生产，优良的设备，精湛的设计，让您体验高品质的防水接头产品，佐观让电气连接更完美。公司主要是集产品研发、生产、销售和技术服务于一体的高科技企业，是当今中国不锈钢格兰头主要生产厂家之一，始终专注于品牌电缆防水接头的自主研发和品牌建设，目前主营产品已拥有：不锈钢电缆防水接头，铜防爆电缆防水接头，尼龙电缆防水接头，铠装防爆格兰头，浪管与浪管接头，软管与软管接头,以及其他配线器材等
| 公制螺纹M （S为标准品） |
电缆直径密封范围mm | 螺纹长度GLmm | 长度Hmm | 对边直径mm | |
| 除铠电缆外径 最大（出线Amm） |
电缆外径 范围（进线Bmm） |
||||
| M20S | 10 | 9.0-16.0 | 15 | 50 | 24 |
| M20 | 13 | 12.5-20.5 | 15 | 52 | 30 |
| M25S | 13 | 12.5-20.5 | 15 | 52 | 30 |
| M25 | 18 | 17.0-26.0 | 15 | 58 | 37 |
| M32S | 18 | 17.0-26.0 | 19 | 58 | 37 |
| M32 | 24 | 22.0-33.0 | 19 | 62 | 45 |
| M40S | 24 | 22.0-33.0 | 19 | 62 | 45 |
| M40 | 29 | 28.0-41.0 | 19 | 69 | 55 |
| M50S | 29 | 28.0-41.0 | 19 | 69 | 55 |
| M50 | 35 | 36.0-52.5 | 19 | 77 | 65 |
| M63S | 35 | 36.0-52.5 | 19 | 77 | 65 |
| M63 | 50 | 46.0-65.0 | 19 | 95 | 82 |
| M75S | 55 | 46.0-65.0 | 19 | 95 | 93 |
| M75 | 64 | 57.0-78.0 | 19 | 100 | 110 |
| M90 | 75 | 68.0-88.0 | 19 | 100 | 121 |
| M115 | 90 | 83.0-103.0 | 19 | 106 | 137 |
| 英制螺纹G （S为标准品） |
电缆直径密封范围mm | 螺纹长度GLmm | 长度Hmm | 对边直径mm | |
| 除铠电缆外径 最大（出线Amm） |
电缆外径 范围（进线Bmm） |
||||
| G1/2S | 10 | 9.0-16.0 | 15 | 50 | 24 |
| G1/2 | 13 | 12.5-20.5 | 15 | 52 | 30 |
| G3/4S | 13 | 12.5-20.5 | 15 | 52 | 30 |
| G3/4 | 18 | 17.0-26.0 | 15 | 58 | 37 |
| G1S | 18 | 17.0-26.0 | 19 | 58 | 37 |
| G1 | 24 | 22.0-33.0 | 19 | 62 | 45 |
| G1-1/4S | 24 | 22.0-33.0 | 19 | 62 | 45 |
| G1-1/4 | 29 | 28.0-41.0 | 19 | 69 | 55 |
| G1-1/2S | 29 | 28.0-41.0 | 19 | 69 | 55 |
| G1-1/2 | 35 | 36.0-52.5 | 19 | 77 | 65 |
| G2S | 35 | 36.0-52.5 | 19 | 77 | 65 |
| G2 | 50 | 46.0-65.0 | 19 | 95 | 82 |
| G2-1/2S | 55 | 46.0-65.0 | 19 | 95 | 93 |
| G2-1/2 | 64 | 57.0-78.0 | 19 | 100 | 110 |
| G3 | 75 | 68.0-88.0 | 19 | 100 | 121 |
| G4 | 90 | 83.0-103.0 | 19 | 106 | 137 |
| 美制螺纹NPT （S为标准品） |
电缆直径密封范围mm | 螺纹长度GLmm | 长度Hmm | 对边直径mm | |
| 除铠电缆外径 最大（出线Amm） |
电缆外径 范围（进线Bmm） |
||||
| 1/2NPTS | 10 | 9.0-16.0 | 15 | 50 | 24 |
| 1/2NPT | 13 | 12.5-20.5 | 15 | 52 | 30 |
| 3/4NPTS | 13 | 12.5-20.5 | 15 | 52 | 30 |
| 3/4NPT | 18 | 17.0-26.0 | 15 | 58 | 37 |
| 1NPTS | 18 | 17.0-26.0 | 19 | 58 | 37 |
| 1NPT | 24 | 22.0-33.0 | 19 | 62 | 45 |
| 1-1/4NPTS | 24 | 22.0-33.0 | 19 | 62 | 45 |
| 1-1/4NPT | 29 | 28.0-41.0 | 19 | 69 | 55 |
| 1-1/2NPTS | 29 | 28.0-41.0 | 19 | 69 | 55 |
| 1-1/2NPT | 35 | 36.0-52.5 | 19 | 77 | 65 |
| 2NPTS | 35 | 36.0-52.5 | 19 | 77 | 65 |
| 2NPT | 50 | 46.0-65.0 | 19 | 95 | 82 |
| 2-1/2NPTS | 55 | 46.0-65.0 | 19 | 95 | 93 |
| 2-1/2NPT | 64 | 57.0-78.0 | 19 | 100 | 110 |
| 3NPT | 75 | 68.0-88.0 | 19 | 100 | 121 |
| 4NPT | 90 | 83.0-103.0 | 19 | 106 | 137 |
