JAS-5C-PL精密气压立式筒夹夹头图1

JAS-5C-PL精密气压立式筒夹夹头

2018-11-09 16:350询价
价格:￥2700.00/个
品牌:DGDR
起订:1个
供应:99个
发货:3天内
 JAS-5C-PL精密气压立式筒夹夹头（后拉式），台湾朝铨气动夹头





产品特性

  • 高精度立式筒夹夹头: 重复精度0.015mm
  • 防水，防尘，寿命长
  • 油压或气压型号可选
  • 后拉式设计，精度高
  • 有搭配5C筒夹

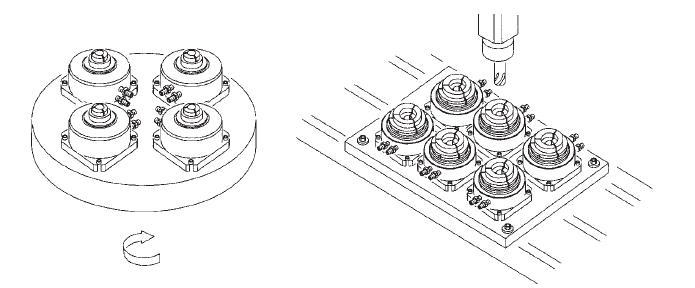

固定式夹头应用范例

rotary-table-3

固定式夹头应用於 旋转盘式加工专用机 / 加工中心机

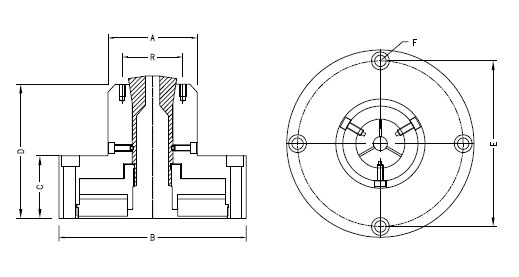

产品尺寸及性能规格

jas-pl-dimension

型号
JAS-5C-PL
JAS-16C-PL
A 70mm (2.76") 90mm (3.54")
B 147mm (5.79") 178mm (7.00")
C 49mm (1.93") 49mm (1.93")
D 105mm (4.13") 126mm (4.96")
E 130mm (5.12") 158mm (6.22")
R 50 (1.97") 2H-M5 73 (2.87") 2H-M5
安装螺丝孔 4H - ø9.0 for M8 4H - ø9.0 for M8
工作筒夹 5C 16C
工作气压 3-8kg/cm2
(43-114psi)		 3-8kg/cm2
(43-114psi)
通孔径 26mm (1.02") 40mm (1.57")
夹持力 3175kgf@7kg/cm2
(6985lbf@100psi)		 4725kgf@7kg/cm2
(10395lbf@100psi)
产品净重 6.5kgs (14.3lbs) 12.5kgs (27.5lbs)


JAS-5C-PL固定式夹头，油压夹头，后拉式筒夹夹头，性度夹头

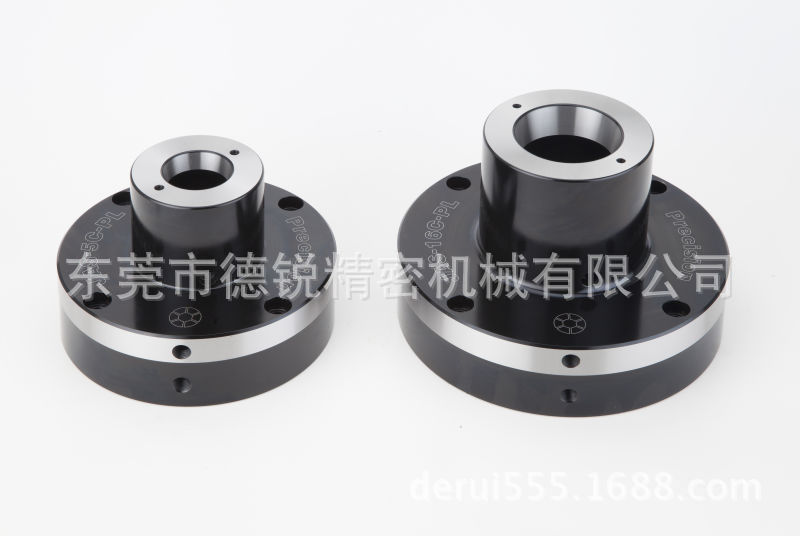

微信图片_20180326152727
