品牌:铭柜
尺寸:2200*800*1000
防护等级:IP40
额定功率:50HZ
起订:1台
供应:60000台
发货:7天内
概述
适用于发电厂,石油,化工,冶金,纺织,高层建筑等行业的配电系统。主要用于大型发电厂,石化系统等自动化程度高,要求与计算机接口的场所,作为三相交流频率为50(60)Hz,额定工作电压为380(400)／(660),额定电流为4000A及以下的发,供电系统中的配电,电动机集中控制,无功功率补偿使用的低压成套配电装置。

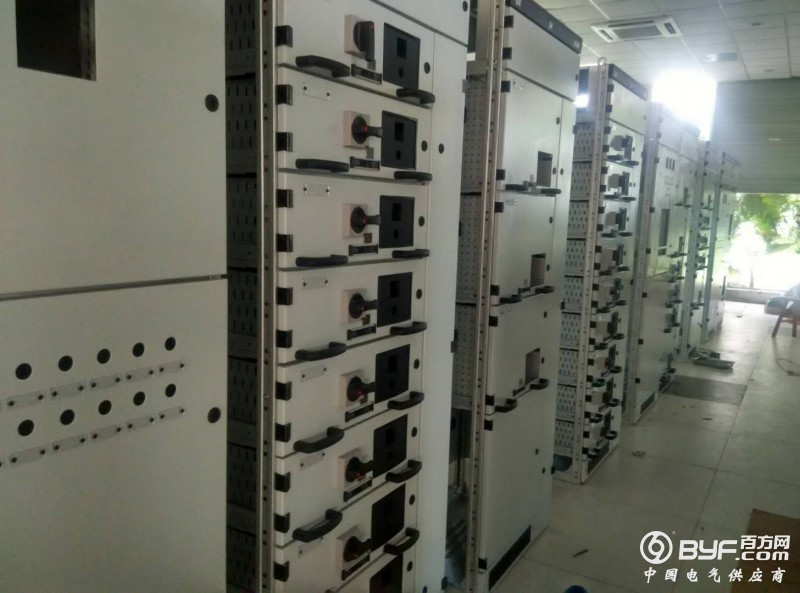

★GCS是一种模块化,多功能的低压配电柜,采用柜体具有高度的灵活性：可根据用户的需要或不同的使用场合安装多种型号及规格的元器件,各类型的馈电单元可以装在同一列柜和同一台柜中；
★GCS为全组装式结构,特殊的型材结构及连接方式,可满足苛刻工期及供电连续性的要求；
★GCS可以提供高水准的可靠性和安全性,人性化的设计,加强了对人身和设备的安全所需的保护结构说明
a. 主构架采用8MF型开口型钢,型钢的二侧面分别有模数为20mm和100mm的 9.2mm的安装孔,内部安装灵活方便；
b. 水平主母线采用柜后平置式排列方式,以增强母线抗电动力的能力,是使装 置的主电路具备高短路强度能力的基本措施；
c. 电缆隔室的设计可使电缆上下进出均十分方便；

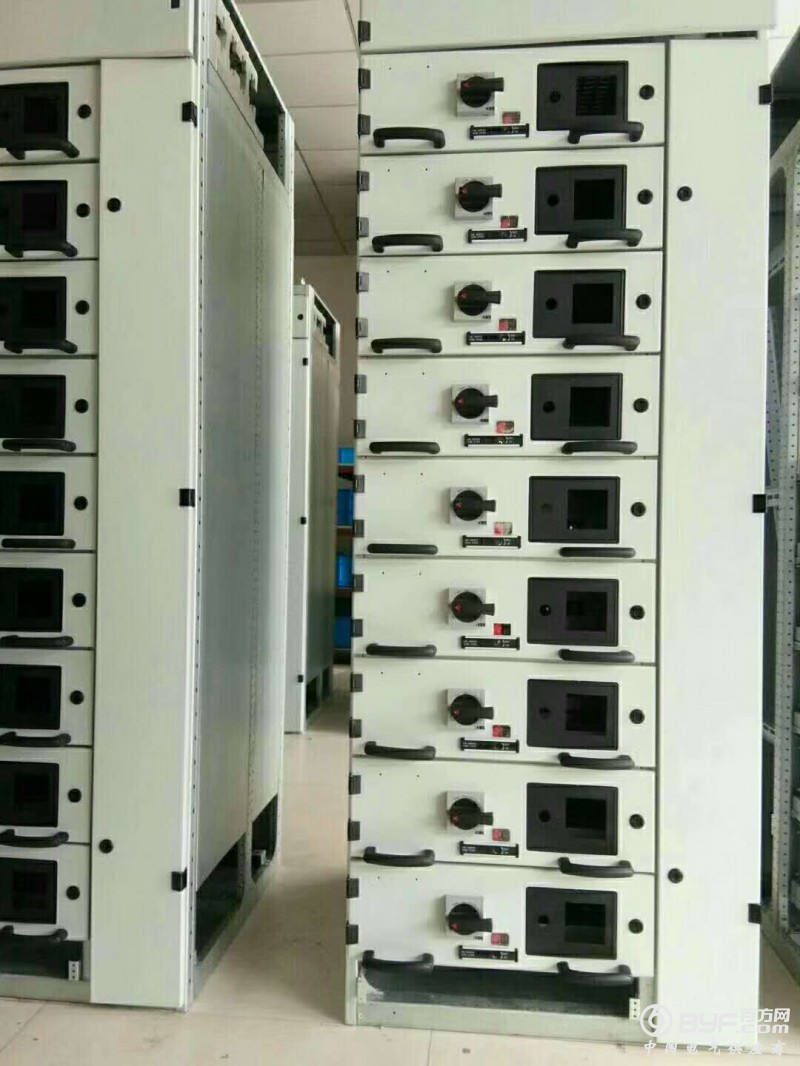

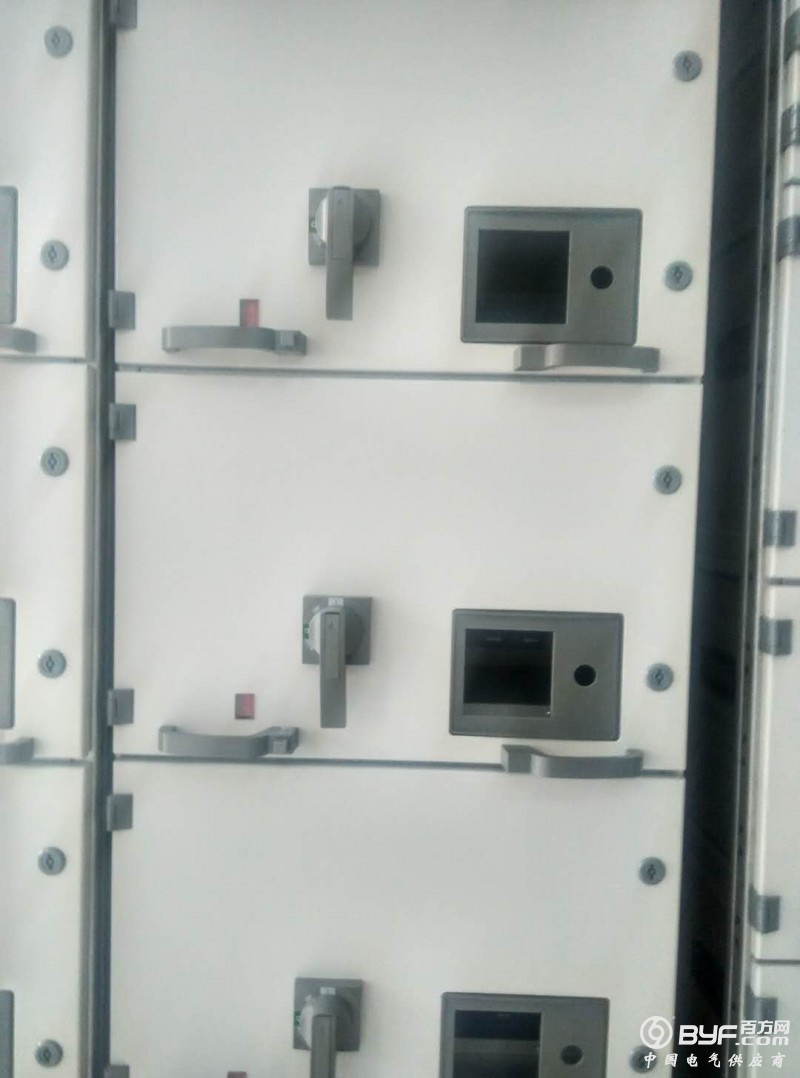

d. 功能单元的抽屉层商模数为160mm,分为1/2单元,1单元,3/2单元,2单 元,3单元五个尺寸系列,单元回路额定电流400A及以下,抽屉改变仅在高 度尺寸上变化,其宽度,深度尺寸不变,相同功能单元的抽屉具有良好的互 换性,抽屉单元设有机械联锁装置。
符合标准低压成套开关设备和控制设备：GB7251.1-2005 IEC60439,GB7251.1
一般数据
a. 应用场合：配电,电动机控制
b. 执行标准：IEC60439,GB7251.1
c. 环境温度：-5℃—40℃
d. 环境相对温度40℃时不超过50%,在较低温度时,允许 有较高的相对湿度（如：20℃时为90%）
e. 安装地点：室内
f. 海拔高度：≤2000m
机械数据
a. 进出线形式：电缆/母线槽（桥）
b. 电缆进出：顶部/底部
c. 接线形式：柜前/柜后
d. 防护等级：IP30,IP40,IP54
e. 功能单元隔离形式：全隔离或部分隔离
电气数据
a. 额定绝缘电压：至1000V
b. 额定工作电压：至660V
c. 额定功率： 50/60Hz
d. 额定冲击耐受电压：8KV
e. 水平母线额定电流：4000A
a. 过电压等级：Ⅲ
b. 污染等级：3
c. 额定电流：4000A
d. 辅助电路额定电压：AC380,220V/DC220V
e. 垂直母线额定电流：2000,1000A
垂直母线
a. 额定短时耐受电流：50KA
b. 额定峰值耐受电流：105KA
接地系统
a. TT,IT,TN-S,TN-C-S
