品牌:铭柜电气
尺寸:2300*800*1500
防护等级:IP40
额定功率:50HZ
起订:1台
供应:3000台
发货:7天内
柜体参数
编辑

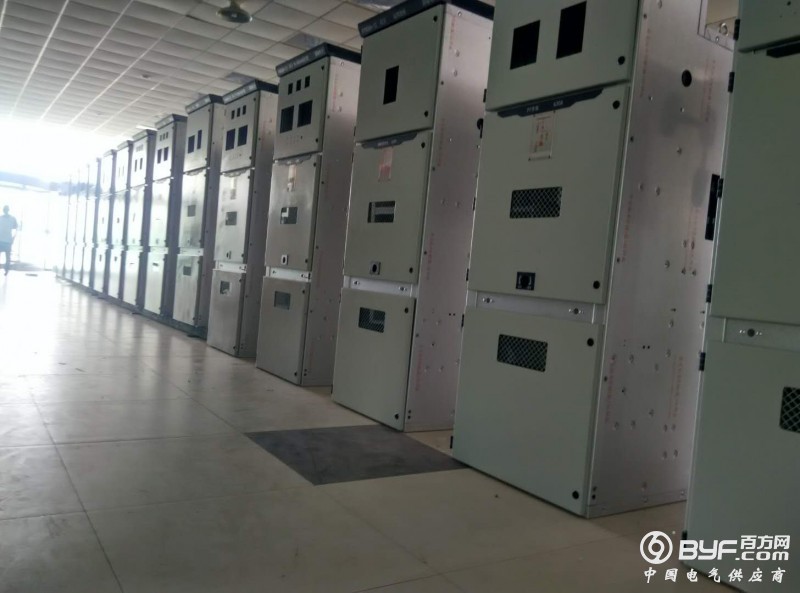

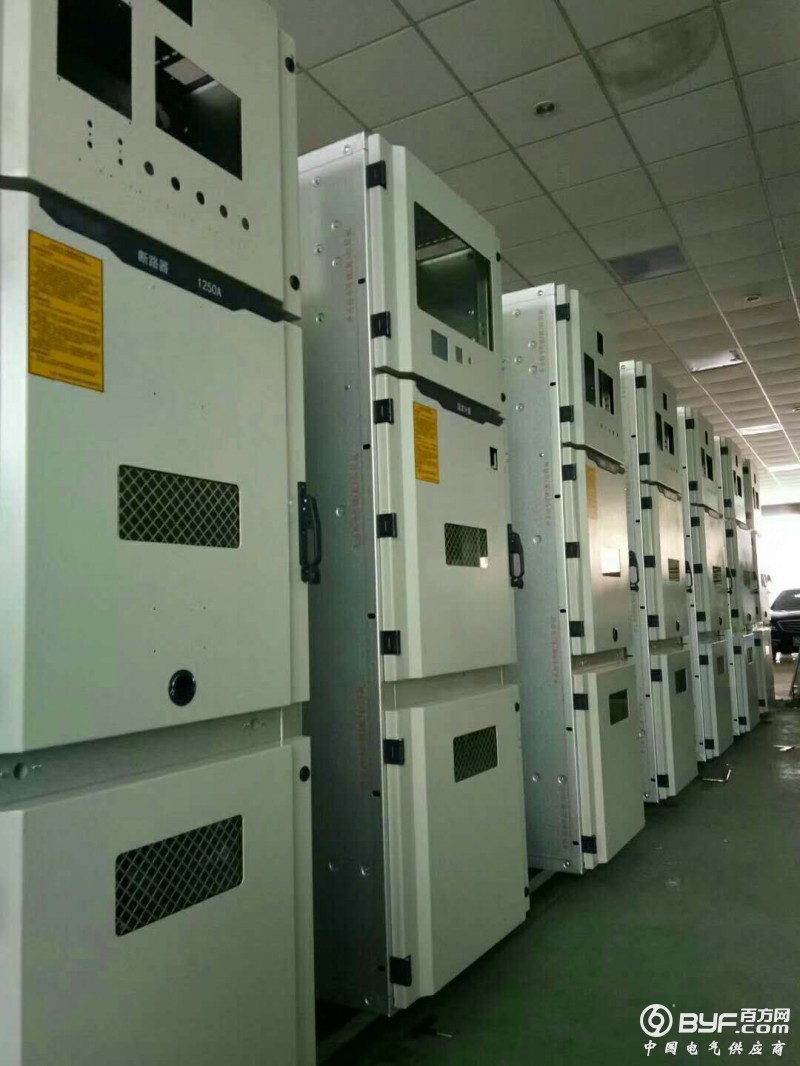

柜体结构采用 敷铝锌板经 CNC机床使用多重折弯工艺加工之后 栓接而成； 所有操作均在柜门关闭状态下进行； 防护等级高，可防止杂物和虫害侵入； 简单有效的“ 五防”闭锁，防止误操作； 可配用VS1及VD4型 真空断路器； 更换断路器简单，手车互换性能好； 柜体可靠墙安装、柜前维护，减少占地面积； 电缆室空间充裕、可连接多根电缆； 断路器室和电缆室可分别加装加热器，防止凝露与腐蚀发生。
技术规格
35kV高压开关柜技术规格表：
|
项 目 |
单 位 |
参 数 |
||
|
额定电压 |
kV |
40.5 |
||
|
额定短时工频耐受电压（1min） |
kV |
95 |
||
|
额定雷电冲击耐受电压 |
kV |
185 |
||
|
额定频率 |
Hz |
50 |
||
|
额定电流 |
A |
1250、1600、2000、2500 |
||
|
额定短路开断电流 |
kA |
25 |
31.5 |
|
|
额定峰值耐受电流 |
kA |
63 |
80 |
|
|
额定控制电源 |
V |
AC 110/220、DC 110/220 |
||
|
柜体尺寸 |
KYN61-40.5 |
mm |
1400*2800*2600（宽*深*高） |
|
订货须知
订货时须提供系统容量、系统电压、配电方案、功能要求、配置要求等。
