品牌:浙江中拓高压
电压比:10000/100/220
等级:0.2级 0.5级 1级 3级
绝缘水平:12/42/75
起订:1只
供应:1000只
发货:5天内
JDZW-10R JDZW-20R ZW32真空断路器用电压PT 户外电压互感器

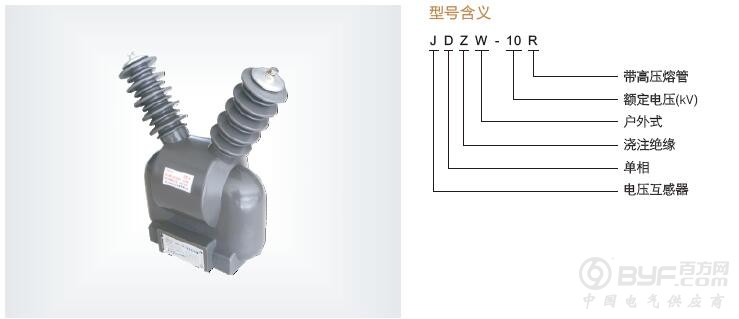

一、JDZW-10R电压互感器概述与型号含义
JDZW-10R电压互感器为户外环氧树脂浇注绝缘全封闭式结构，适用于交流50HZ、额定电压10KV及以下的电力系统中作电压、电能测量用，也可单独提供0.22KV操作电源使用。内置熔继器可有效保护PT，熔断器更换方便。

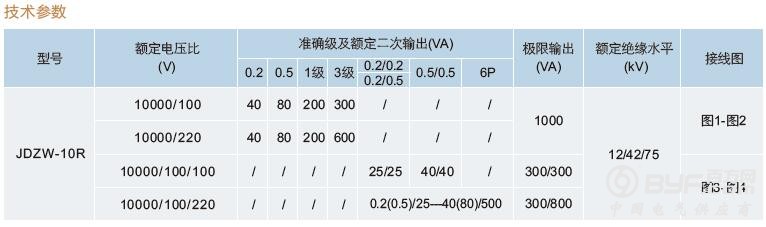

二、JDZW-10R电压互感器技术参数

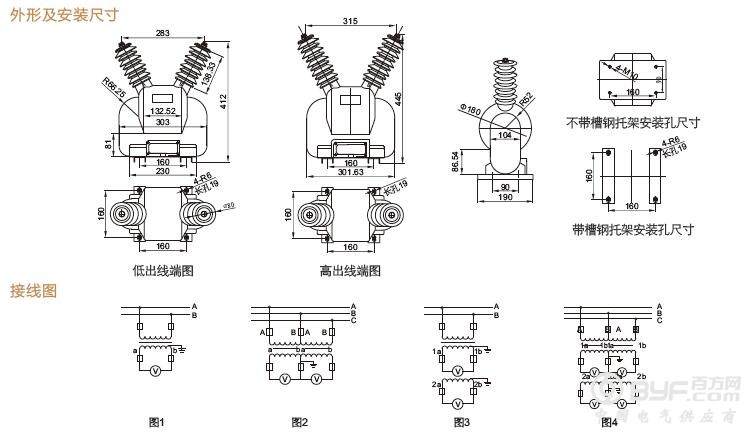

三、JDZW-10R电压互感器产品外形及安装尺寸
四、JDZW-10R电压互感器接线图
五、JDZW-10R电压互感器使用环境
1.安装地点：户外；
2.环境温度：-25℃～+60℃；
3.海拔高度：安装地点的海拔高度不超过2000米；
4.相对湿度：日平均不大于95%，月平均不大于90%；
5．风压不超过700Pa（相当于风速为34m/s）；
6.污秽等级：Ⅲ级。
六、JDZW-10R电压互感器技术参数
|
额定电压比（kV） |
准确级或准确级组合 |
额定二次输出（VA） |
极限输出（VA） |
|
10(6)/0.1 |
0.2 |
20 |
500 |
|
0.5 |
40 |
||
|
3P |
100 |
||
|
10(6)/0.22 |
0.2 |
20 |
|
|
0.5 |
40 |
||
|
3P |
100 |
七、JDZW-10R电压互感器运输及安装需求
1、运输过程中主体、表箱不得翻转倾斜，并要采取防震措施。起吊时必须水平起吊。
2、在投入运行前应检查互感器，核对操作元件的额定电压，额定电流与实际情况是否相符。
3、产品的存放应选择干燥、通风、防潮、防震、防有害气体侵袭的室内。长期存放应定期检查环境是否符合要求，各部件是否完整。
八、JDZW-10R电压互感器选型推荐
JDZ16-3、6、10 JDZ(X)-10 JDZW-10R JDZ(X)10-3、6、10A1（G）
JDZX9-35 JDZW-20R JDZW-10R JDZW3-3、6、10
JDZXW-35 JDZ16-3、6、10 JDZ(X)W-35(G) JDZ(J)-3、6、10Q
JDZX10-3、6、10 JDZ10-3、6、10A1 JDZX9-3、6-10Q(G) JDZX9-3、6-10Q
JDZX18-3、6、10R1 JDZ(X)11-15、20(G) JDZZW-10 JDZZW-10
JDZ(X)10-3、6、10A1(G) JDZ(X)W-10 JDZW-20R JDZW3-3、6、10 JDZXW-35
九、浙江中拓高压户外电流互感器公司简介
浙江中拓高压电器有限公司是一家主要从事研发、生产销售110kV及以下户内外高低压互感器，铁芯、绝缘件的专业厂家。公司的10-35kV户内外互感器，销遍全国各地，远销海外多个国家和地区，深受广大用户信赖和好评，10kV真空断路器用互感器已成为国内柱上开关生产企业最优选择合作单位。2007年自主研发的主推产品LZW32-10(12)型户外保护用电流互感器，是目前国内同类型配套互感器主要生产商。
