品牌:精工
型号:VT-200-F

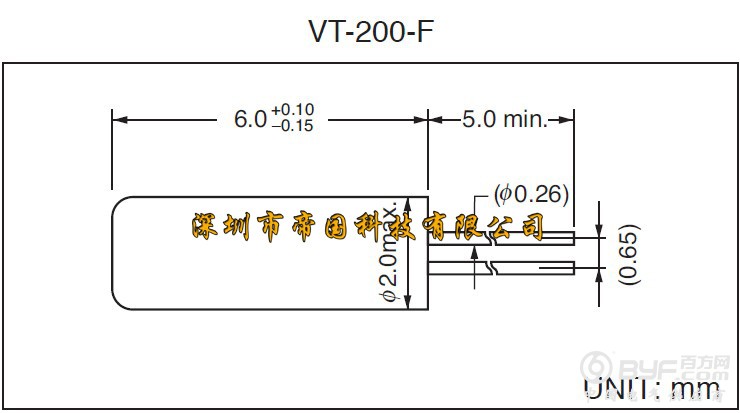

尺寸:2*6mm
频率:32.768khz
起订:2000个
供应:50000个
发货:3天内
精工晶振,音叉晶体,VT-200-F晶振,圆柱晶振；
我公司所生产的音叉石英晶振具有电阻小，高低温稳定性能变化不大，在恶劣环境中均能保持正常工作，精度性能优越等特点，主要采用了高精度晶片的抛光技术：是目前晶片研磨技术中表面处理技术的最高技术，最终使晶片表面更光洁，平行度及平面度更好，降低谐振电阻，提高Q值。从而达到一般研磨所达不到的产品性能，使石英晶体元器件的等效电阻等更接近理论值，使石英晶体元器件可在更低功耗下工作。使用先进的牛顿环及单色光的方法去检测晶片表面的状态。康华尔公司主要生产的32.768K音叉型石英晶体谐振器产品具有以下几种规格，∅3*8，∅2*6，我公司所有材料均是来自日本进口，封装测试设备采用日本精工仪器设备，并且从日本聘请高级技术工程师，我司所生产的32.768K晶体具有一致性良好，频率稳定度高，耐抗震强，每批次出厂均采用24小时老化测试，产品精度分为以下几种±20ppm，±10ppm，±5ppm，也可以根据客户需求特殊分为+偏差，或者-偏差，产品使用温度高温可达到+70°低温可达到-40°产品被广泛应用到比较高端的汽车电子产品，民用产品有家用电器，智能笔记本，MP3，MP4多功能播放器，智能手表等产品。
精工晶振,音叉晶体,VT-200-F晶振,圆柱晶振；
引线型压电石英晶体采用全新自动生产设备，严格的对每颗晶体各项参数指标检测把关，比如电阻的测量技术：引进一批先进的检测仪器，准确度达到±1ppm（国标标准）。在测量应用上制定一套标准的测量方法保证测量的准确性、仪器的精度、测试的一致性。如下方面都会对测量结果带来影响引脚焊接型石英晶体元件.工厂仓库长时间大量库存常用频点,.高精度的频率和晶振本身更低的等效串联电阻.常用负载电容。
|
石英晶振规格 |
单位 |
VT-200-F |
石英晶振基本条件 |
|
额定频率范围 |
f_nom |
32.768khz |
标准频率 |
|
储存温度 |
T_stg |
-30~+70°C |
裸存 |
|
工作温度 |
T_use |
-10~+60°C |
晶振标准温度 |
|
激励功率 |
DL |
1.0μW Max. |
推荐:1μW ～ 100μW |
|
频率公差 |
f_— l |
(±5ppm),±10ppm, |
+25°C 对于超出标准的规格说明, |
|
频率温度特征 |
f_tem |
±30 × 10-6/-20°C ～ +70°C |
超出标准的规格请联系我们. |
|
负载电容 |
CL |
4.5pF~12.5pF |
超出标准说明,请联系我们. |
|
串联电阻（ESR） |
R1 |
如下表所示 |
-40°C — +85°C, DL = 100μW |
|
频率老化 |
f_age |
±5 × 10-6 / year Max. |
+25°C,第一年 |
机械振动的影响
当晶体产品上存在任何给定冲击或受到周期性机械振动时，比如：压电扬声器，压电蜂鸣器，以及喇叭等，输出频率和幅度会受到影响。这种现象对通信器材通信质量有影响。尽管晶体产品设计可最小化这种机械振动的影响，我们推荐事先检查并按照下列安装指南进行操作。
PCB设计指导
(1) 理想情况下，机械蜂鸣器应安装在一个独立于晶体器件的PCB板上。如果您安装在同一个PCB板上，最好使用余量或切割PCB。当应用于PCB板本身或PCB板体内部时，机械振动程度有所不同。建议遵照内部板体特性。
(2) 在设计时请参考相应的推荐封装。
(3) 在使用焊料助焊剂时，按JIS标准(JIS C 60068-2-20/IEC 60,068-2-20).来使用。
(4) 请按JIS标准(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)来使用无铅焊料。
