品牌:大真空
型号:DSX321G

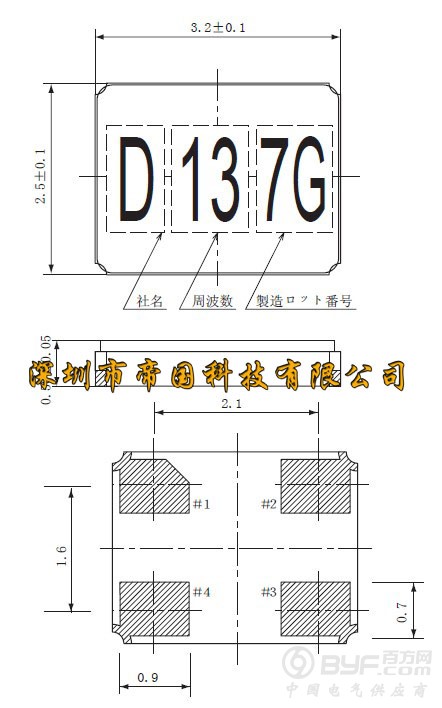

尺寸:3.2mm*2.5mm
频率:7.9~64MHZ
起订:3000个
供应:50000个
发货:3天内
KDS晶振,进口大真空晶振,DSX321G晶振,贴片晶振；
我司主要代理日本进口石英晶体谐振器,爱普生晶振，KDS晶体,西铁城晶振，精工晶体，日本进口的32.768KHz系列晶振产品多元化，外观尺寸有多项选择，并且支持无源以及有源晶振应用，有一个很棒的是几个知名晶振品牌之间产品可以交替替换，比如爱普生的FC-135，西铁城的CM315D，精工的SC320S，KDS的DST310S这四款的32.768K外观尺寸3.2*1.5*0.75mm均是一致，产品频率，精度，负载都可以达到相同，所以消费者在使用方面得到很到的保障，这几款产品本身使用无铅化，卷带SMD包装，产品一般应用在智能手机，控制模组，GPS导航模块，小型蓝牙对接产品等设备。
KDS晶振,进口大真空晶振,DSX321G晶振,贴片晶振；
超小型表面贴片型SMD晶振,最适合使用在汽车电子领域中,也是特别要求高可靠性的引擎控制用CPU的时钟部分。
低频晶振可从7.98MHz起对应,小型,超薄型具备强防焊裂性,石英晶体在极端严酷的环境条件下也能发挥稳定的起振特性,产品本身具有耐热,耐振,耐撞击等优良的耐环境特性,满足无铅焊接以及高温回流温度曲线要求,符合AEC-Q200标准。
3225mm体积贴片晶振适用于汽车电子领域的表面贴片型石英晶振,本产品已被确定的高信赖性最适合用于汽车电子部件,晶体在极端严酷的环境条件下也能发挥稳定的起振特性,晶振本身具有耐热,耐振,耐冲击等优良的耐环境特性,满足无铅焊接的高温回流温度曲线要求,符合AEC-Q200标准。
|
石英晶振规格 |
单位 |
DSX321G |
石英晶振基本条件 |
|
额定频率范围 |
f_nom |
7.9~64MHZ |
标准频率 |
|
储存温度 |
T_stg |
-40~+150°C |
裸存 |
|
工作温度 |
T_use |
-10°C ～ +60°C |
晶振标准温度 |
|
激励功率 |
DL |
200μW Max. |
推荐:1μW ～ 100μW |
|
频率公差 |
f_— l |
±30 × 10-6 、±50 × 10-6、±100 × 10-6 |
+25°C 对于超出标准的规格说明, |
|
频率温度特征 |
f_tem |
±50 × 10-6/-40~+85°C |
超出标准的规格请联系我们. |
|
负载电容 |
CL |
8pF、10pF、12.5pF |
超出标准说明,请联系我们. |
|
串联电阻（ESR） |
R1 |
如下表所示 |
-40°C — +85°C, DL = 100μW |
|
频率老化 |
f_age |
±5 × 10-6 / year Max. |
+25°C,第一年 |
噪音
在电源或输入端上施加执行级别(过高)的不相干(外部的)噪音，可能导致会引发功能失常或击穿的闭门或杂散现象。
电源线路
电源的线路阻抗应尽可能低。
输出负载
建议将输出负载安装在尽可能靠近振荡器的地方（在20 mm范围之间）。
未用输入终端的处理
未用针脚可能会引起噪声响应，从而导致非正常工作。同时，当P通道和N通道都处于打开时，电源功率消耗也会增加；因此，请将 未用输入终端连接到VCC 或GND。
热影响
重复的温度巨大变化可能会降低受损害的晶体单元的产品特性，并导致塑料封装里的线路击穿。必须避免这种情况。
安装方向
振荡器的不正确安装会导致故障以及崩溃，因此安装时，请检查安装方向是否正确。
通电
不建议从中间电位和/或极快速通电，否则会导致无法产生振荡和/或非正常工作。
