爱普生晶振,石英晶体谐振器,MC-30A晶振,贴片晶振

价格:￥1.00/个
品牌:爱普生
型号:MC-30A

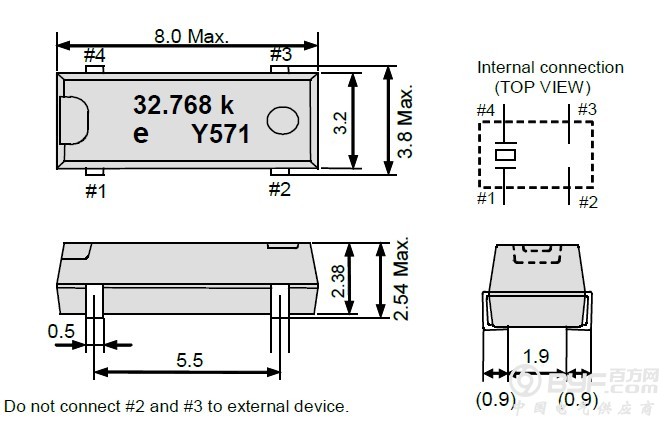

尺寸:8.0mm*3.8mm
频率:32.768khz、20~120khz
起订:3000个
供应:50000个
发货:3天内

        爱普生晶振,石英晶体谐振器,MC-30A晶振,贴片晶振；
        我司主要代理日本进口石英晶体谐振器,爱普生晶振，KDS晶体,西铁城晶振，精工晶体，日本进口的32.768KHz系列晶振产品多元化，外观尺寸有多项选择，并且支持无源以及有源晶振应用，有一个很棒的是几个知名晶振品牌之间产品可以交替替换，比如爱普生的FC-135，西铁城的CM315D，精工的SC320S，KDS的DST310S这四款的32.768K外观尺寸3.2*1.5*0.75mm均是一致，产品频率，精度，负载都可以达到相同，所以消费者在使用方面得到很到的保障，这几款产品本身使用无铅化，卷带SMD包装，产品一般应用在智能手机，控制模组，GPS导航模块，小型蓝牙对接产品等设备。

        爱普生晶振,石英晶体谐振器,MC-30A晶振,贴片晶振；
        贴片石英晶振最适合用于车载电子领域的小型表面贴片石英晶体谐振器.也可对应有高可靠性要求的引擎控制用CPU的时钟部分简称为时钟晶体振荡器,在极端严酷的环境条件下也能发挥稳定的起振特性,产品本身具有耐热,耐振,耐撞击等优良的耐环境特性,满足无铅焊接的回流温度曲线要求,符合AEC-Q200标准.

石英晶振规格	单位	MC-30A	石英晶振基本条件
额定频率范围	f_nom	32.768khz、20~120khz	标准频率
储存温度	T_stg	-55~+125°C	裸存
工作温度	T_use	-40~+85°C	晶振标准温度
激励功率	DL	1.0μW Max.	推荐:1μW ～ 100μW
频率公差	f_— l	±200 × 10-6 、±50 × 10-6 、 ±100 × 10-6	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息.
频率温度特征	f_tem	±30 × 10-6/-20°C ～ +70°C	超出标准的规格请联系我们.
负载电容	CL	6pF ～ ∞（标准：12.5pF）	超出标准说明,请联系我们.
串联电阻（ESR）	R1	如下表所示	-40°C —  +85°C, DL = 100μW
频率老化	f_age	±5 × 10-6 / year Max.	+25°C,第一年

 7-1:机械振动的影响
    当晶体产品上存在任何给定冲击或受到周期性机械振动时，比如：压电扬声器，压电蜂鸣器，以及喇叭等，输出频率和幅度会受到影响。这种现象对通信器材通信质量有影响。尽管晶体产品设计可最小化这种机械振动的影响，我们推荐事先检查并按照下列安装指南进行操作。
 7-2:PCB设计指导
  (1) 理想情况下，机械蜂鸣器应安装在一个独立于晶体器件的PCB板上。如果您安装在同一个PCB板上，最好使用余量或切割PCB。当应用于PCB板本身或PCB板体内部时，机械振动程度有所不同。建议遵照内部板体特性。
  (2) 在设计时请参考相应的推荐封装。
  (3) 在使用焊料助焊剂时，按JIS标准(JIS C 60068-2-20/IEC 60,068-2-20).来使用。
  (4) 请按JIS标准(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)来使用无铅焊料。
