品牌:天工通宇
额定电压:125/250VAC
额定电流:1--6A
工作频率:50/60Hz
起订:10个
供应:1000个
发货:3天内
P封装军用单相电源滤波器
产品特点：
◆ 专为军用设备通过电磁兼容军标GJB151A/152A中的CE102设计，多级滤波电路，最佳的电磁干扰抑制特性；采用高品质元件，确保产品的可靠性、安全性及一致性；符合GJB360A-96环境条件；面板固定安装，端接方式：焊片。
技术参数：
|
额定电压 Rated Voltage |
125/250VAC |
||
|
额定电流 Rated Current |
3--6A |
||
|
工作频率 Operating Frequency |
50/60Hz |
||
|
耐压试验 Test Voltage |
线—线 Line to line |
1768VDC |
1min |
|
线—地 Line to ground |
2000VAC |
1min |
|
|
最大漏电流Leakage current |
1.0mA(250VAC@50Hz) |
||
|
温度范围 Temperature Range |
-25--+85℃ |
||
|
端接方式 Termination Methods |
输入端 Input |
输出端 Output |
|
|
焊片 |
焊片 |
||

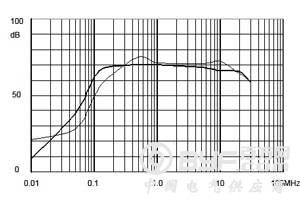

◆ 插入损耗 Insertion Loss in dB
─ 共模（common mode/asymmetrical mode）,━ 差模（differential mode/symmetrical mode）
50Ω测量系统,GB7343/CISPR NO.17出版物 Measured in 50 ohm system ,as GB7343 or CISPR NO.17
◆ 外形尺寸（封装）
◆ 安装提示：
1 安装位置：滤波器安装的最佳位置应在电源线入口处，以缩短输入线在机箱内的长度，减少辐射干扰的空间耦合；
2 接地：滤波器的接地必须良好。对于金属外壳的滤波器，外壳必须与设备机箱进行低阻抗连接，即外壳必须与机箱面板面导电接触，并接好地线；
3滤波器输入端和输出端的布线：滤波器的输入线、输出线必须拉开距离，切忌并行走线，以避免输入线缆和输出线缆间发生耦合而旁路了滤波器，造成滤波器失效。
国内专业的军用单相电源滤波器生产制造厂家，北京天工通宇科技有限公司。我公司生产军用电源滤波器，采用两级共模加一级差模滤波电路，选用多种新型软磁材料，实现对10kHz—30MHz电磁干扰宽频高衰减性能。
