FZRN21-40.5CD真空负荷开关

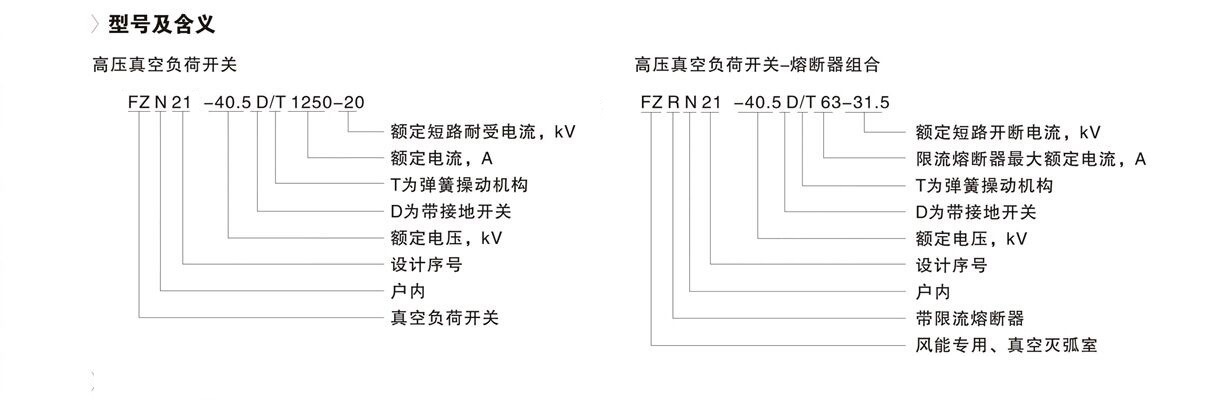

1、使用条件

正常使用条件
3.1 周围空气温度不超过40℃，且在24h内测得的平均植不超过35℃，最低周围空气温度为-25℃；
3.2 阳光辐射的影响可以忽略；
3.3 海拔高度不超过1000m；
3.4 周围空气没有明显地受到尘埃、烟、腐、蚀性和、或可燃性气体，蒸汽或盐雾的污染;
3.5 相对湿度日平均植不超过95%;水蒸气压力日平均值不超过22kPa;月相湿度对平均值不超过90%；
月水蒸气压力平均值不超过1.8KPa;
3.6 来自开关设备和控制设备外部的振动或地动是可以忽略的；
3.7 在二次系统中感应的电磁干扰的幅度值不超过1.6kV。

2、技术参数

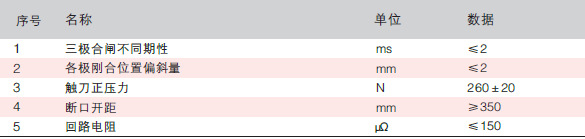

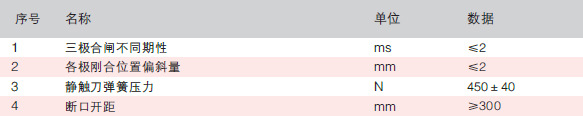

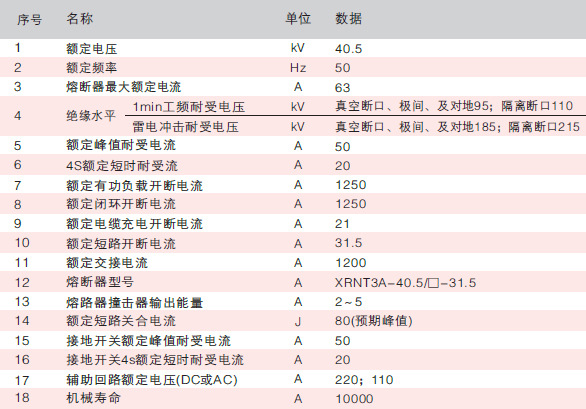

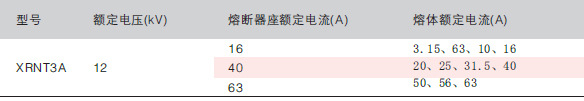

2.1 组合电器的主要技术参数

3.1 结构特点
组合电器为三极联动结构：主要是由框架，真空灭弧室，隔离开关(装有熔断器)，接地开关以及弹簧操作机构组成，隔离开关，真空灭弧事和接地开关通过绝缘子固定于框架上，弹簧操动机构装于框架的侧板上。

3.2 工作原理
3.2.1 真空灭弧室的操作
组合电器的真空灭弧室的操作方式采用电动弹簧操动机构进行合闸，用脱扣电磁铁进行分闸，也可用于手动进行合。分闸操作，手动合闸时用操作手柄顺时针方向转动弹簧操动机构的传能轴。
3.2.2 隔离开关，接地开关的分，合闸操作
组合电器的真空灭弧室，隔离开关和接地开关三者之间装有可靠的机械联锁装置，隔离开关与接地开关由同一轴操动。当隔离开关后合，最后真空负荷开关合。分闸顺序与此相反,只有当真空负荷开关处于分闸状态时，才可操作隔离开关与接地开关。
3.2.3 熔断器撞击脱扣分闸
处于合闸位置的组合电器，当短路电流或过载电流流过主回路时，出现至少一相熔断器熔体熔断。
撞击器动作，分闸速度视电流大小，电流越大分闸速度越快，使组合电器的机械脱扣装置动作，这样真空灭弧室在分闸弹簧的作用下实现可靠快速分闸。

4 组合电器的外形、安装尺寸

负荷开关外外形及安装尺寸
