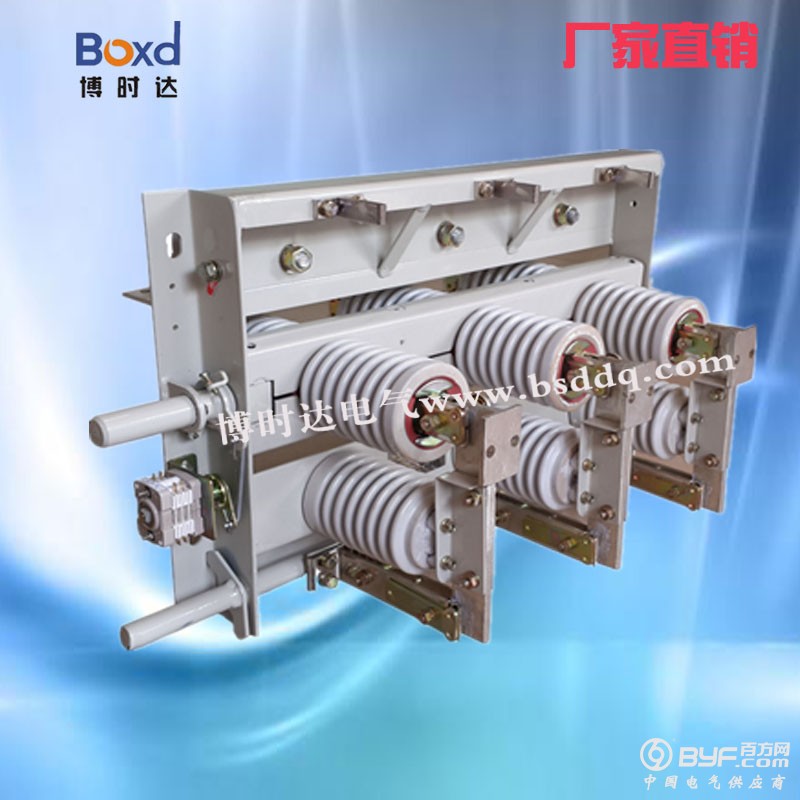

GN30户内旋转式高压隔离开关 平进平出隔离开关

价格:￥888.00/台
品牌:博时达
额定电流:630-1600A
安装方式:平进平出
起订:1台
供应:4000台
发货:3天内
  一、概述

    GN30-12/630A户内高压隔离开关适用于额定电压10kV，三相交流50Hz电力系统中作为在有电压而无负载情况下，分合电器之用。

本产品性能符合《交流高压隔离开关和接地开关》标准规定。

GN30-10型旋转式户内高压隔离开关是一种旋转触刀式的新型隔离开关，主要结构是在三相共底架的上、下两个平面上，固定两组绝缘子及触头，通过旋转触刀，从而实现开关的分合闸。

二：型号及含义

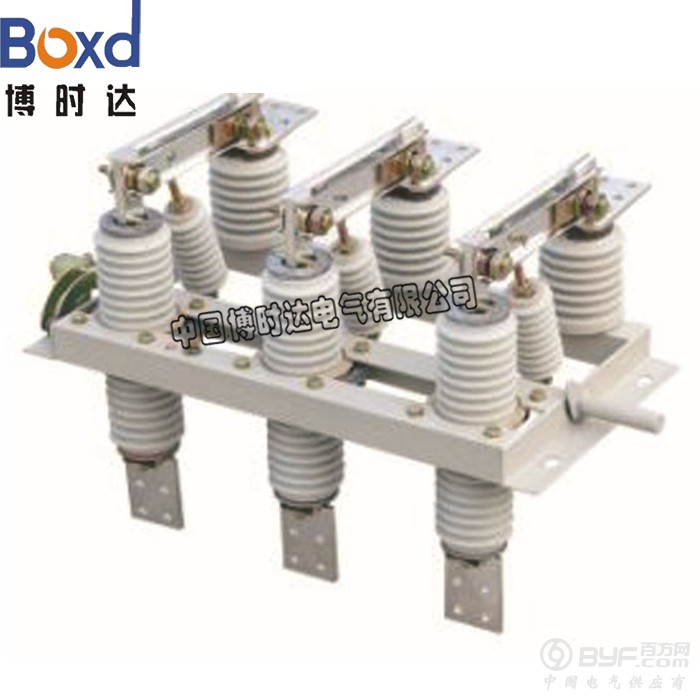

GN30-10系列户内高压隔离开关，GN30-10D型开关是在GN30-10型开关基础下增加带接地刀的形式，可满足不同电力系统的需要。GN30-12/630A户内高压隔离开关

一般改系列隔离开关的常见型号有：

GN30-10/630A GN30-10/1000A GN30-10/1250A GN30-10/2000A GN30-10/3150A

GN30-10D/630A GN30-10D/1000A GN30-10D/1250A GN30-10D/2000A GN30-10D/3150A

除此之外：还有分合电器之用，亦有派生产吕防污型、高原型和可加装带电显示装置等。

三：主要技术参数

型号	额定电压kv	最高工作电压KV	额定电流A	动稳定电流KA（峰值）	4s热稳定电流KA（有效值）
GN30-10/630A	10	11.5	630	50	20
GN30-10/1000A	10	11.5	1000	80	31.5
GN30-10/1250A	10	11.5	1250	80	31.5
GN30-10/2000A	10	11.5	2000	100	40
GN30-12/2500A	10	11.5	2500	100	40
GN30-12/3150A	10	11.5	3150	100	40
GN30-12D/630A	10	11.5	630	50	20
GN30-12D/1000A	10	11.5	1000	80	31.5
GN30-12D/1250A	10	11.5	1250	80	31.5
GN30-12D/2000A	10	11.5	2000	100	40
GN30-12D/2500A	10	11.5	2500	100	40
GN30-12D/3150A	10	11.5	3150	100	40

四：外形及安装尺寸

GN30-12隔离开关的安装示意图如以下所示

GN30-12/630A户内高压隔离开关

型号	A	B	C		D	安装尺寸
			250	275		E×F（相距275）
GN30-10/400、630、1000、1250	570	325	871		400	760×300（760×300）
GN30-10D/400、630、1000、1250	655	325	871		450	760×300（760×300）
GN30-10/2000、2500	660	330	930	1050	515	760×300（880×300）
GN30-10D/2000、2500	668	338	930	1050	515	760×300（880×300）
GN30-10/3150、GN30-10D/3150	678	348	930	1050	515	760×300（880×300）

五：使用环境条件

1、海拔高度不超过1000m；

2、周围空气温度：上限+40℃,下限一般地区-10℃;高寒地区-25℃;

3、空气相对湿度：日平均值不大于95%，月平均值不大于90%；饱和蒸汽压日平均值不大于2.2×10-3MPa，月平均值不大于1.8×10-3MPa；

4、没有火灾、爆炸危险、严重污秽、化学腐蚀及剧烈振动场所。
