品牌:博时达
额定电流:630-2000A
额定电压:12-24KV
起订:1台
供应:3000台
发货:1天内
一、概述
VS1-12户内交流高压固封式真空断路器（以下简称VS1+ 断路器）是三相交流50Hz，额定电压7.2～
12kV，额定电流最高至 3150A的户内装置。适用于投切各种不同性质的负荷，可作为工矿企业动力设备、发电厂及变电站电气设施的保护和控制单元。由于固封式真空断路器的特殊性能，尤其适用于全工况运行条件下的场合。 VS1+断路器在开关柜内的安装形式既可以是固定式，也可以配用专用推进机构，组成手车单元（可抽出式）使用。
二、型号含义
行业标准型号：ZN63S—12／T□—□ Z：真空断路器 N：户内 63S：设计序号 12：额定电压(kＶ) T：弹簧储能机构 □：额定电流（A） □：额定短路开断电流（ｋA） 四、结构特点 1. VS1+ 断路器是由组装在框架上的三个固封极柱、框架、操动机构、底盘车组成。采用前后布置方式，1250A及以下最小相间距可以做到150mm，结构紧凑，美观大方。
2. 固封极柱是采用APG工艺将真空灭弧室和一次回路主导电件固封在环氧树脂内，避免了粉尘、凝露对绝缘的影响，可使用于恶劣工作环境。
3. VS1+ 断路器配用开断能力强、截流水平低、可靠性高、具有超低回路电阻值的真空灭弧室，额定短路开断电 流最高可达 40kA，机械寿命达到30000次，额定短路开断电流次数高达50次，还从根本上满足了大电流VS1+对温升的要求并降低了电能损耗。
4．VS1+断路器使用经过优化设计、模块化结构的SS1弹簧操动机构，可靠性高，维护方便。
5．VS1+可完全满足GB、DL、IEC及其他先进工业化国家的标准要求。
6. VS1+固封式真空断路器是第二代产品，是套筒式真空断路器的更新换代产品。

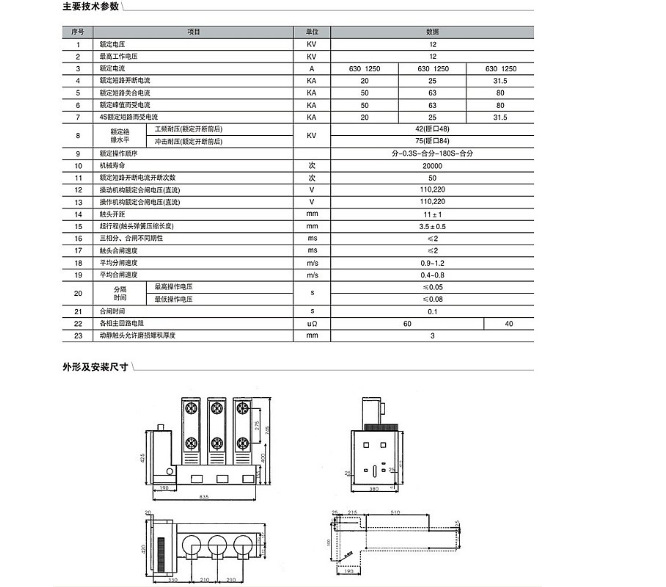

三 产品外形图
