品牌:南宁灿辉通信
插入损耗:0.8dB
工作波长:850、1310、1550 可定制
回波损耗:单模》55、多模》35
起订:1台
供应:1000000台
发货:30天内
. 产品特点
（1）、具有插入损耗小，切换速度快等特点。

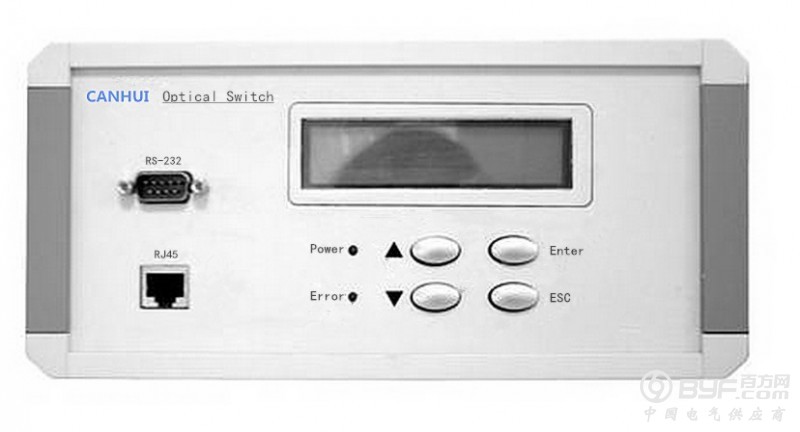

（2）、机箱为仪表铝型材壳体，实验室理想的选择。
（3）、采用 LCD 显示屏，非常直观的显示光路状态，方便用户的操作。
（4）、可通过面板按键和串口指令两种方式进行光路切换设置。并可通过串口指令锁定按键操作。
性能指标
|
参数（Parameters） |
单位（Unit） |
型号（CH-FSW-1×N） |
||||
|
插入损耗（Insertion Loss） |
dB |
N≤16 |
N≤64 |
N≤128 |
||
|
Typ: 0.6 Max: 1.2 |
Typ: 1.0 Max: 1.6 |
|||||
|
波长范围（Wavelength Range） |
nm |
532~1064 |
1260 ~ 1650 |
|||
|
In测试波长（Test Wavelength） |
nm |
532/650/780/850 |
1310/1490/1550/1625 |
|||
|
回波损耗（Return Loss） |
dB |
MM ≥ 35 SM ≥ 50 |
||||
|
信道干扰（Crosstalk） |
dB |
MM ≥ 70 SM ≥ 70 |
||||
|
偏振相关损耗（PDL） |
dB |
≤0.05 |
||||
|
波长相关损耗（WDL） |
dB |
≤0.25 |
||||
|
温度相关损耗（TDL） |
dB |
≤0.30 |
||||
|
重复性（Repeatability） |
dB |
≤±0.02 |
||||
|
工作电压（Operating Voltage） |
V |
AC：85~265V 或 DC:36~72V |
||||
|
使用寿命（Lifetime） |
|
≥ 107 |
||||
|
开关时间（Switching Time） |
ms |
≤9（相邻通道） |
||||
|
传输光功率（Optical Power） |
mW |
≤500 |
||||
|
工作温度（Operating Temperature） |
℃ |
-20 ~ +70 |
||||
|
存储温度（Operating Temperature） |
℃ |
-40 ~ +85 |
||||
|
相对湿度（Relative Humidity） |
% |
5 ~ 95 |
||||
|
程控接口（Programmable interface） |
|
RJ45或RS-232或可定制 |
||||
|
外形尺寸（Dimension） |
mm |
267x220x105 |
可定制机型尺寸 |
|||
订购信息: CH-FSW-1×N-A-B-C-D-E
|
A |
B |
C |
D |
F |
|
通道数 （Channel number） |
光纤类型 (Fiber Type) |
测试波长 (Test Wavelength) |
连接适配器 (adapter） |
工作电源 （Operating Power） |
|
N:1~32 X:Others |
SM:SM,9/125 M5:MM,50/125 M6:MM,62.5/125 X:Others |
850:850nm 1310:1310nm 1550:1550nm 1310/1550:1310/1550nm X:Others |
OO:None FP:FC/PC FA:FC/APC SP:SC/PC SA:SC/APC STP:ST/PC LP:LC/PC LA:LC/APC X:Others |
A:电源220V D:电源48V |
