品牌:灿辉
插入损耗:0.8dB
工作波长:850、1310、1550 可定制
回波损耗:单模》55、多模》35
起订:1台
供应:10000台
发货:30天内

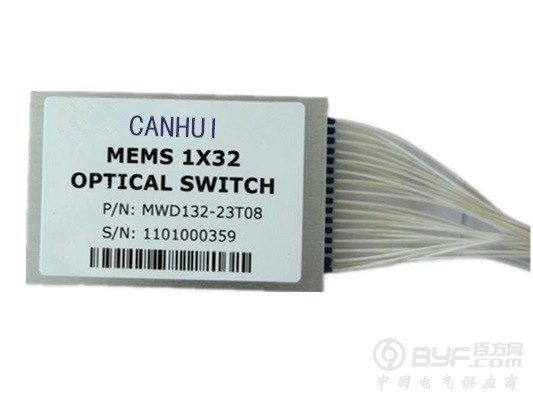

OSW-1×N MEMS光开关，国内首家自主研发MEMS光开关,纤小的体积、可靠的性能、简便的控制方式，使其成为动态配置分插复用器OADM、交叉连接器OXC、系统监测与保护的理想器件。小型的封装更易于集成进高密度的光通信系统中。
性能指标：
|
参数（Parameters） |
单位（Unit） |
型号（CH-MEMS-1×N） |
||||
|
波长范围（Wavelength Range） |
nm |
850 |
1310 or 1550 |
|||
|
插入损耗（Insertion Loss） |
dB |
1x4 |
1x8 |
1x16 |
||
|
Typ: 0.8 Max: 1.0 |
Typ: 0.8 Max: 1.0 |
Typ:1.0 Max: 1.2 |
||||
|
回波损耗（Return Loss） |
dB |
MM ≥ 35 SM ≥ 55 |
||||
|
信道干扰（Crosstalk） |
dB |
MM ≥ 35 SM ≥ 55 |
||||
|
偏振相关损耗（PDL） |
dB |
≤0.05 |
||||
|
波长相关损耗（WDL） |
dB |
≤0.25 |
||||
|
温度相关损耗（TDL） |
dB |
≤0.30 |
||||
|
重复性（Repeatability） |
dB |
≤±0.02 |
||||
|
工作电压（Operating Voltage） |
V |
5.0 |
||||
|
使用寿命（Lifetime） |
次 |
≥ 107 |
||||
|
开关时间（Switching Time） |
ms |
≤8 |
||||
|
传输光功率（Optical Power） |
mW |
≤500 |
||||
|
工作温度（Operating Temperature） |
℃ |
-20 ~ +70 |
||||
|
存储温度（Operating Temperature） |
℃ |
-40 ~ +85 |
||||
|
相对湿度（Relative Humidity） |
% |
5 ~ 95 |
||||
|
控制方式（control mode） |
|
TTL 或 RS-232 或 I2C |
||||
|
外形尺寸（Dimension） |
mm |
1×4(67×42×12.5) |
1×8(67×42×12.5) |
|||
|
1×16(92×60×12.5) |
|
|||||
订购信息: CH-OSW-1×A-B-C-D-E-F-G
|
A |
B |
C |
D |
E |
F |
G |
|
通道数 |
光纤类型 |
控制方式 |
测试波长 |
保护套管 |
光纤长度 |
连接头 |
|
4:4通道 8:8通道 16:16通道 32:32通道 |
SM:SM,9/125 M5:MM,50/125 M6:MM,62.5/125 X:其他 |
T:TTL R:RS-232 I:I2C X:其他 |
850:850nm 1310:1310nm 1550:1550nm 1310/1550:1310/1550nm
|
25:250um 90:900um
|
05:0.5m±5cm 10:1m±5cm 15:1.5m±5cm X:其他 |
OO:无 FP:FC/PC FA:FC/APC SP:SC/PC SA:SC/APC STP:ST/PC LP:LC/PC LA:LC/APC X:其他 |
