BK05(TB02)型热保护器技术规格书 1 产品用途 BK05(TB02)型热保护器具有体积小、外壳绝缘、动作灵敏、寿命长等特点，广泛适用于分马力电机、 电热器具、荧光灯镇流器、变压器、汽车马达、集成电路及一般电气设备的过热过流双重保护作用。

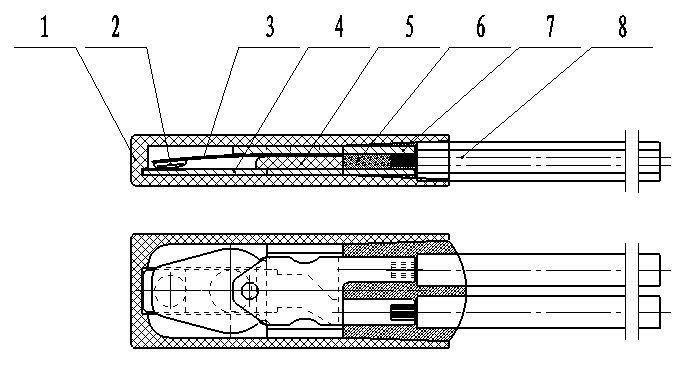

2 结构:
注：外壳材料耐温200℃，燃烧等级V-0 尺寸：长15*宽5.4*高2.4 3 性能 3.1 额定电流 4A/DC12V、3A/DC24V、3A/AC115V、2A/AC250V 3.2 断开温度：30℃～155℃ 复位温度20℃～110℃(详见图纸)。 3.3 抗拉力试验:产品的引线端应能承受大于或等于20N拉力,导线无断裂、滑出。 3.4 绝缘电压: a.产品在断开时的引线之间应能承受AC660V,历时1min而无击穿闪络现象; b.产品引线与绝缘外壳之间能承受AC1800V,历时1S而无击穿闪络现象; 3.5 绝缘电阻:在正常条件下,引线与绝缘外壳之间的绝缘电阻在100MΩ以上。(所用表计为DC500V兆欧表) 3.6 接触电阻:产品的接触电阻应不大于50mΩ。 3.7 耐高温试验:产品置于高于额定动作温度50℃的空气环境中保持96h。 3.8 耐低温试验:产品置于-40℃空气环境中保持96h。 3.9 抗振试验: 热保护器应能承受振幅1.5mm,频率变化10～55Hz，扫描变化周期3～5次/min，振动方向 X、Y、Z，每个方向各连续振动2h。 3.10跌落试验:产品自0.7m高度自由落下1次，动作/复位温度无明显漂移。 3.11抗压试验:产品应能承受100N静压力1min。 3.7,3.8,3.9,3.10,3.11项试验后应满足下列条件: a.断开温度变化应在初期值的+7℃以内; b.接触电阻应在100mΩ以下; < 举报 0
