品牌:浙江华柜
起订:1台

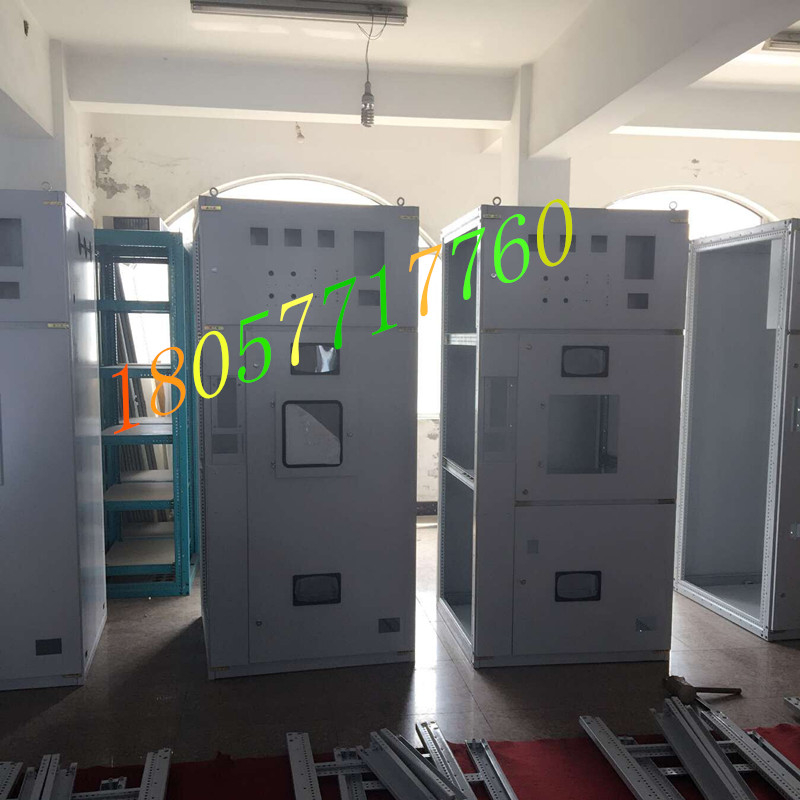

XGN66-12柜，XGN66-12高压柜型铠装移开式交流金属封闭开关柜系三相交流50Hz、额定电压40.5kV的户内成套配电装置。作为发电厂、变电站及工矿企业接受和分配50Hz、35kV电网的三相电能之用，对电路起到控制、保护和检测等功能，还可以用于频繁操作的场所，具备完善的“五防”功能。本产品符合我国国家标准GB3906―2006《3.6kV
-40.5kV交流金属封闭开关设备》和国际电工委员会标准 IEC298(1990)《1kV以上52kV及以下交流金属封闭开关设备和控制设备》及电力行业标准DL/T 404-2007《3.6kV～40.5kV交流金属封闭开关设备和控制设备》的有关规定。
浙江华柜电气有限公司有限公司
联系电话：0577-61668801
手机号： 18057717760
联系人：蒋先生
3. XGN66-12柜产品特点
3.1 柜体采用优质冷轧钢板组装而成，精度
高， 易于批量生产；
3.2 配用全新型复合绝缘真空断路器，断路
器采用手车落地式结构，并具有互换性
好，更换简单的特点；
3.3 手车架中装有丝杆螺母推进机构可轻松
移动手车，并能防止误操作而损坏推进
机构；
3.4 所有的操作均在柜门关闭状态下进行；
3.5 主开关、手车、柜体之间的联锁均采用
强制性机械闭锁方式，满足"五防"功能；
3.6 断路器室、母线室和电缆室上方均设有
泄压盖板；
3.7 主回路采用绝缘母线，相间及连接头配
用阻燃材料注塑而成的绝缘套，主母线
为分段母线，相邻柜间;用母线套管隔
开，能有效防止事故蔓延；
3.8 电缆室空间充裕、可连接多根电缆；
3.9外壳防护等级为IP4X，手车室门打开防
护等级IP2X。
4.产品设计、制造、检验所遵循的主要标准
IEC62271 《额定电压1kV以上52kV及以下交流金属封闭开关设备和控制设备》
IEC60694 《高压开关设备和控制设备标准的共用条款》
GB3906 《3.6kV-40.5 kV交流金属封闭开关设备和控制设备》
GB311.1 《高压输变点设备的绝缘配合》
GB/T11022 《高压开关设备和控制设备标准的共用技术要求》；
DL/T404 《户内交流高压开关柜订货技术条件》；
5.XGN66-12柜主要技术参数
5.1使用环境条件：
5.1.1 正常工作条件
a.周围空气温度： 上限 +40℃， 下限 -10℃。
b.海拔：设备安装场所的海拔高度1000m。
c.湿度
相对湿度：日平均值不大于95%；月平均值不大于90%；
饱和蒸气压：日平均值不大于2.2×10-3 Mpa，月平均值不大于1.8×10-3 Mpa。
d.地震：地震烈度不超过8度。
e.适用于周围没有火灾爆炸危险，没有剧烈震动及化学腐蚀等严重污染的场所。
5.1.2 特殊工作条件
在超过GB3906规定的正常的正常环境条件下使用时，由用户和制造厂协商。
5.2设备额定参数
5.2.1 系统标称电压： 35kV 电压40.5kV
5.2.2 额定频率： 50HZ
5.2.3 相数：三相
5.2.4 母线接线方式：单母线分段
5.2.5系统接地方式：不接地
5.3 KYN61-40.5型铠装移开式交流金属封闭开关柜主要技术参数
6.XGN66-12柜柜体结构
6.1 开关柜的结构功能分为手车室、母线室、电缆室、低压室。图1展示了柜体的结构和电器设备的安装。
6.2 开关柜为金属外壳，其外壳及隔板包括活门的防护等级为IP4X标准，柜底用钢板封闭。
6.3 高压开关柜外壳及隔板采取防腐防锈粉末喷涂措施。
6.4 母线、断路器及电缆出线等主要设备采用单独隔室。
6.5 开关柜外壳和金属隔板可靠接地，设专用铜材质接地导体，接地导体(大于200mm2)满足额定短时
和峰值时耐受电
