襄阳源创工控Y-APF有源滤波器产品用途说明：

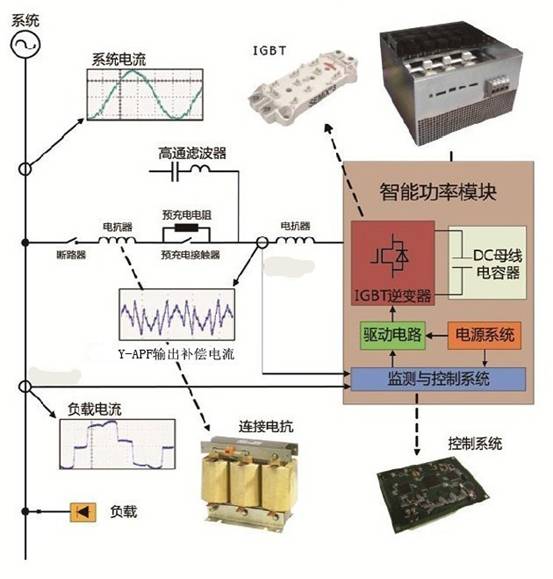

Y-APF有源滤波器的电气原理
Y-APF有源滤波器内部结构
电气特征 额定电压（V） AC380±15%, AC690±15%
工作频率(HZ) 50±0.5
电气接线 三相三线
最大滤波电流（A） 60 100 200 300 60 100 200
CT要求 需要3个CT,5VA,CT两侧电流为5A
滤波范围 2-50次谐波（可以选择性谐波，各次谐波补偿可分别设定
滤波程度 选定的每次谐波可进行幅值补偿设定
滤波能力 ＞95%
无功补偿 内置谐波补偿、无功补偿、不平衡补偿等多种补偿功能用户可自行设定选择 补偿功能
响应时间 1ms
有功功率损耗 ＜3%额定模块功率下
过载能力 120%，1分钟
多台运行方式 主从控制，并联运行（单母线不超过20台）
平均无故障时间 ≥10万小时
控制特征 开关频率 平均20khz
控制算法 具有自适应能力的频域筛选矢量补偿算法
谐波控制 采用国际上最先进的闭环控制技术
控制器 数字式双DSP
通信功能 采用Modbus远程通讯协议，通信接口RS485/232和CAN总线
控制连接 光纤或电气连接
结构特征 外形尺寸 2200（高）×800（宽）×600（深）或按客户要求定制
重量 ＜500kg
防护等级 1p20或按用户要求定制
颜色 RAL7035(浅灰色)或按用户要求定制
冷却方式 强迫风冷
整体结构 落地式
安装方式 室内安装，固定方式可选、电缆进线方式可选
环境条件 环境温度 －25℃∽＋55℃
存储温度 －40℃∽65℃
相对湿度 最大95%，无凌霜
海拔高度 安装海拔小于2000米（其他特殊要求需要定制）
电磁兼容
