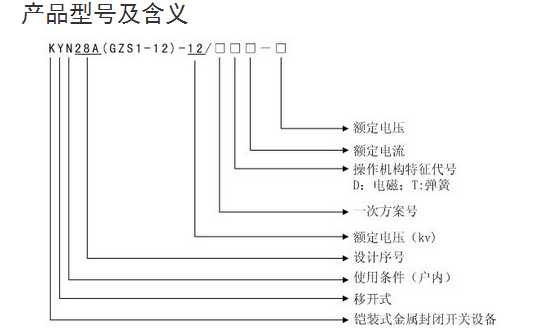

KYN28A-12(GZS1)系列开关设备

价格:￥100000.00/台
品牌:国产
起订:1台

一、概述

 KYN28A-12型(GZS1)户内金属铠装移开式金属封闭开关设备(以下简称关柜)系三相交流

50HZ的户内成套与电装置,用于接受和分配3-12KV的网络电能并对电路实行控制保护及监测。本产品继电器小室面板上可安装各种类型的微机型综合继电保护装置，并可实现系统的智能化控制，具有遥控、遥测、遥信及摇调功能，通过带有通信接口的CAN总线控制现场网络。并具有防止误操作断路器，防止带负荷推拉手车，防止带电关合接地开关，防止接地开关在接地位置送电和防止误入带电间隔，即简称的"五防"。该柜即能配用VS1(即ZN63)、

ZN28真空断路器，也可配置进口的VD4真空断路器与VC系列真空接触器。

二、使用环境条件

1、周围空气温度：上限+40℃下限一般地区-10℃；

2、海拔高度；不超进1000mm；

3、温度；相对温度：日平均值不大于95%，月平均不大于90%；水蒸气压力；日平均值不大于2.2KPa，月平均值不大于1.8KPa; 当温度骤降时可能出现凝露,伴随污秽,本产品适用于以下比正常条件玩严酷两种环境条件;

(1)凝露不频繁(每月平均不超过两次)有轻度污秽;

(2)一般不出现凝露(每月平均不超进两次)有较严重污秽。

4、没有火灾、爆炸危险及严重污秽足以腐蚀金属和破坏绝缘的气体等恶劣场所；

5、没有剧烈震荡、颠簸垂直倾斜度不超过8℃的场所。

注：1、允许在-30℃时储运。

    2、当海拔超过1000的地区，按JB/Z102《高压电器使用海拔地区的技术要求》处理，

       当海拔不超过2000时，低压辅助设略备不需要采取任何措施。

    3、当实际使用条件与上述不同时，应由用户和制造厂双方协商。

 三、符合标准

 产品符合下列标准

1.IEC-298

2.GB3960-1991

3.DL/T404-1997

4.GB/T11022-1999

四、结构特点

固定的柜体和可抽出部件（简称手车)两大部分组成(开关柜结构示意图），开关柜柜体的外壳防护等级达IP2X。

1、外壳与隔板

开关柜的外壳和隔板是优质进口敷铝锌钢板经数控机床加工弯折之后栓接而成；因此装配好的开关柜能保持尺寸上的统一性。它具有很强的抗腐蚀与抗氧化作用，并具有比同等钢板高的机械强度。开关柜被隔离板分成手车室（断路器隔室），母线室、电缆室、继电器仪表室（低压室).每一单元外壳独立接地。

2、柜体概述

开关柜柜体外壳和隔板是采用敷铝锌钢板或钢板经CNC机床加工和折弯之后栓接而成。因此装配好的开关柜能保持尺寸上的统一性。敷铝锌钢板具有很强的防腐蚀与抗氧化作用，并具有比同等钢板高的机械强度。开关柜被隔离板隔成手车、母线室、电缆室、继电器仪表室，每一个单元的外壳均有独立接地。开关柜的门均采用静电喷塑使其表面具有抗撞击、耐腐蚀、外形美观（颜色可由用户自定）等优点。

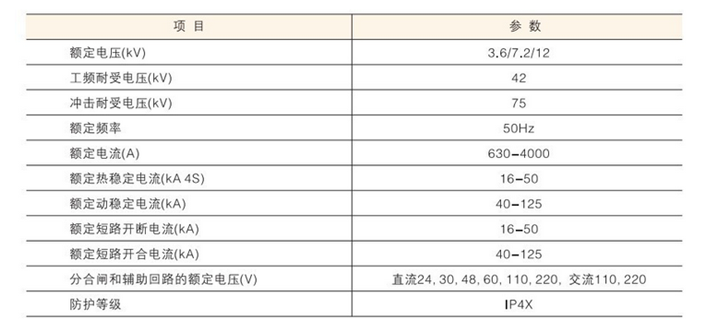

五、技术参数

六、随机文件及备品配件

1、产品合格证；

2、产品装箱证；
